در سال‌های اخیر با گسترش استفاده از تجهیزات الکترونیکی قدرت، به‌ویژه منابع تغذیه سوئیچینگ، درایوهای فرکانس متغیر و بارهای حساس صنعتی، پدیده‌ای به نام بار غیرخطی به یکی از چالش‌های مهم در سیستم‌های توزیع برق تبدیل شده است. حضور این نوع بارها باعث ایجاد اعوجاج در شکل موج جریان و ولتاژ شده و کیفیت توان تحویلی به مصرف‌کننده را تحت تأثیر قرار می‌دهد. از این‌رو، تاثیر بار غیرخطی بر کیفیت توان به یکی از موضوعات حیاتی در مهندسی برق تبدیل شده که بررسی دقیق آن می‌تواند به بهبود عملکرد شبکه کمک کند. می توانید در تماس با کارشناسان و مشاوران مچموعه لیست قیمت بروز شده پایه چراغ هشت وجهی را دریافت نمایید.
تاثیر بار غیرخطی بر کیفیت توان نه‌تنها باعث افزایش اعوجاج هارمونیکی در سیستم می‌شود، بلکه موجب بروز مشکلاتی نظیر گرم شدن بیش از حد ترانسفورماتورها، عملکرد نامناسب تجهیزات حساس و افزایش تلفات توان می‌گردد. در این مقاله تلاش می‌شود ابعاد مختلف این پدیده مورد بررسی قرار گیرد و راهکارهایی برای کاهش اثرات منفی آن ارائه شود.
تاثیر بار غیرخطی بر کیفیت توان و نحوه اندازه‌گیری آن
بارهای غیرخطی، بارهایی هستند که جریان عبوری از آن‌ها متناسب با ولتاژ اعمال‌شده نیست و همین ویژگی سبب بروز اعوجاج در شکل موج جریان می‌شود. تجهیزات الکترونیکی مانند منابع تغذیه سوئیچینگ، لوازم خانگی مدرن، درایوهای صنعتی و برخی دستگاه‌های پزشکی از جمله مهم‌ترین منابع بارهای غیرخطی محسوب می‌شوند. در نتیجه حضور این تجهیزات در شبکه‌های توزیع، کیفیت توان الکتریکی تحت تأثیر قرار می‌گیرد. تاثیر بار غیرخطی بر کیفیت توان از جمله چالش‌هایی است که در طراحی و بهره‌برداری از شبکه‌های برق باید به‌طور جدی مدنظر قرار گیرد. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی دوربین مدار بسته را دریافت نمایید.
یکی از مهم‌ترین اثرات حضور بار غیرخطی، افزایش هارمونیک‌ها در جریان و ولتاژ شبکه است. این هارمونیک‌ها باعث کاهش راندمان تجهیزات، افزایش تلفات انرژی، داغ‌شدن بیش از حد ترانسفورماتورها، و ایجاد نویز در عملکرد وسایل الکترونیکی می‌شوند. در چنین شرایطی، نه‌تنها کیفیت توان کاهش می‌یابد، بلکه عمر مفید تجهیزات الکتریکی نیز کم می‌شود. بنابراین تاثیر بار غیرخطی بر کیفیت توان، یک مسئله حیاتی برای صنایع، مراکز درمانی، و سیستم‌های حساس به نوسانات برق است.

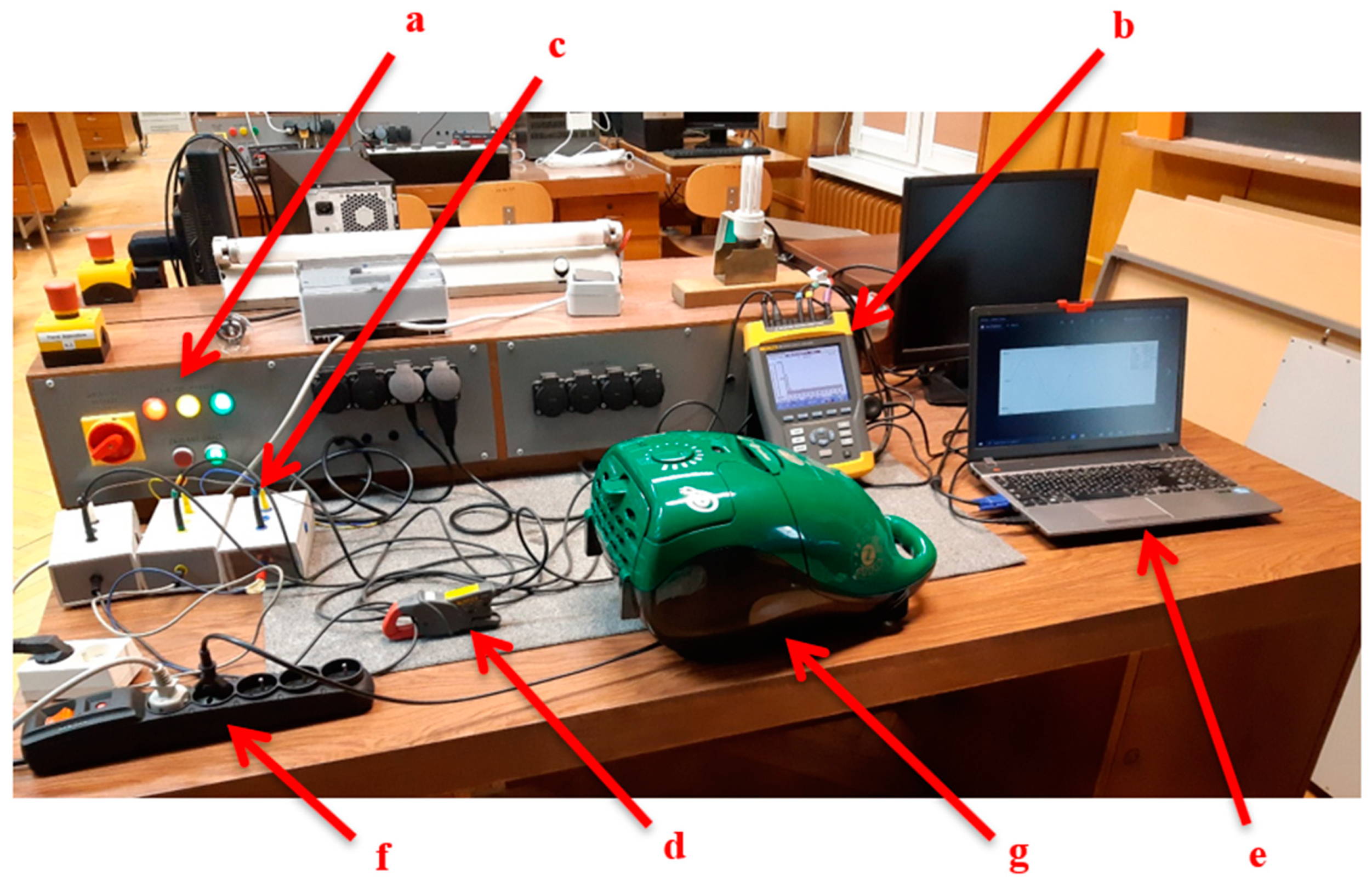

برای تحلیل و مدیریت بهتر این موضوع، اندازه‌گیری دقیق شاخص‌های کیفیت توان ضروری است. از جمله شاخص‌های مهم می‌توان به اعوجاج کل هارمونیکی (THD)، اعوجاج ولتاژ و اعوجاج جریان اشاره کرد. ابزارهایی مانند پاور آنالایزرها (Power Analyzers) و هارمونیک آنالایزرها به‌منظور پایش دقیق اعوجاج‌های ناشی از بارهای غیرخطی در شبکه مورد استفاده قرار می‌گیرند. این ابزارها امکان ثبت اطلاعات در لحظه، تحلیل فرکانسی و گزارش‌گیری دقیق از وضعیت کیفیت توان را فراهم می‌کنند. جهت اطلاع دقیق از مراحل تولید تیر برق بتنی با شماره های درج شده در وب سایت تماس بگیرید.
اندازه‌گیری صحیح زمانی معنا پیدا می‌کند که بتوان با استفاده از داده‌های به‌دست‌آمده، راهکارهایی برای اصلاح و بهبود شرایط ارائه داد. برای مثال، نصب فیلترهای فعال و غیرفعال هارمونیک، استفاده از ترانسفورماتورهای خاص برای کاهش تأثیر بارهای غیرخطی، یا تفکیک خطوط تغذیه بارهای حساس، می‌تواند در کاهش اثرات منفی این بارها نقش مهمی ایفا کند. به‌عبارت دیگر، توجه به تاثیر بار غیرخطی بر کیفیت توان باید هم در مرحله طراحی و هم در مرحله نگهداری سیستم لحاظ شود.
در نهایت باید گفت، افزایش روزافزون استفاده از تجهیزات الکترونیکی در تمامی ابعاد زندگی روزمره و صنعتی، ضرورت بررسی دقیق‌تر و به‌روزتر تاثیر بار غیرخطی بر کیفیت توان را بیش از پیش آشکار می‌سازد. با پایش مستمر، آموزش بهره‌برداران، و استفاده از تجهیزات دقیق اندازه‌گیری، می‌توان تا حد زیادی این پدیده را کنترل و اثرات مخرب آن را کاهش داد. این رویکرد، نه‌تنها به افزایش بهره‌وری سیستم‌های توزیع منجر می‌شود، بلکه ضریب اطمینان و پایداری شبکه برق را نیز افزایش می‌دهد. برای اطلاع از شرایط استخدام مازیار صنعت با کارشناسان ما در تماس باشید.
نقش تجهیزات الکترونیکی در ایجاد بارهای غیرخطی در سیستم برق
در سال‌های اخیر، پیشرفت چشمگیر در حوزه تجهیزات الکترونیکی باعث شده حضور این دستگاه‌ها در صنایع، ادارات و منازل افزایش یابد. تجهیزاتی مانند منابع تغذیه سوئیچینگ، درایوهای سرعت متغیر (VFD)، شارژرهای صنعتی و سیستم‌های UPS از جمله تجهیزات پرکاربردی هستند که مصرف جریان آن‌ها از نوع غیرسینوسی است. این نوع مصرف باعث می‌شود جریان کشیده‌شده از شبکه شامل مؤلفه‌های فرکانس‌های مضاعف باشد که منجر به تولید هارمونیک و اعوجاج در سیستم برق می‌شود. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی تابلو راهنما را دریافت نمایید.
بارهای ایجادشده توسط تجهیزات الکترونیکی اغلب باعث می‌شوند شکل موج جریان با شکل موج ولتاژ هماهنگ نباشد. این ناهماهنگی یکی از مهم‌ترین دلایل کاهش کیفیت توان در شبکه‌های توزیع است. زمانی که جریان غیرخطی از شبکه کشیده شود، سیستم قدرت دچار اعوجاج شده و تأثیر آن نه‌تنها در همان نقطه مصرف بلکه در سایر نقاط شبکه نیز مشاهده می‌شود. در نتیجه، بررسی تاثیر بار غیرخطی بر کیفیت توان در ارتباط با این تجهیزات اهمیت زیادی دارد.
از جمله رایج‌ترین اثرات ناشی از بارهای غیرخطی می‌توان به افزایش تلفات، گرم شدن بیش از حد ترانسفورماتورها و کابل‌ها، کاهش طول عمر تجهیزات، تداخل الکترومغناطیسی و بروز خطا در عملکرد سیستم‌های حفاظتی اشاره کرد. به‌طور خاص، تجهیزات الکترونیکی در محیط‌های صنعتی که بارهای زیادی مصرف می‌کنند، می‌توانند منبع قوی تولید هارمونیک‌ها باشند و عملکرد سایر مصرف‌کنندگان را دچار اختلال کنند. از این رو، شناخت ویژگی‌های این تجهیزات و چگونگی تأثیر آن‌ها بر شبکه، در تحلیل تاثیر بار غیرخطی بر کیفیت توان نقش کلیدی دارد. جهت اطلاع از روند تولید و بازه ی قیمت برج روشنایی در مازیار صنعت با کارشناسان ما در ارتباط باشید.
در برخی موارد، تولید هارمونیک‌ها توسط تجهیزات الکترونیکی می‌تواند باعث فعال شدن رله‌های حفاظتی به‌صورت کاذب شود. همچنین در سیستم‌های کنترلی حساس، وجود اعوجاج در ولتاژ تغذیه باعث عملکرد نادرست یا توقف کامل دستگاه می‌شود. این موارد، مستقیماً به مسأله تاثیر بار غیرخطی بر کیفیت توان مرتبط هستند و نادیده گرفتن آن‌ها می‌تواند هزینه‌های تعمیر و نگهداری سیستم را به شدت افزایش دهد.
برای مدیریت تأثیر این تجهیزات، استفاده از فیلترهای هارمونیکی، طراحی مناسب سیستم توزیع و به‌کارگیری استانداردهای بین‌المللی مانند IEEE 519 از جمله راهکارهای مؤثر است. با کنترل میزان هارمونیک‌ها در شبکه، می‌توان تا حد زیادی از کاهش کیفیت توان جلوگیری کرد. بنابراین، پرداختن به ارتباط میان بارهای غیرخطی و تجهیزات الکترونیکی به‌عنوان یکی از موضوعات اصلی در تحلیل کیفیت توان، امری ضروری در طراحی و نگهداری سیستم‌های توزیع برق به شمار می‌رود. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی تابلو جهت یاب را دریافت نمایید.
راهکارهای بهبود کیفیت توان در حضور بارهای هارمونیکی
استفاده از فیلترهای هارمونیکی در شبکه‌های توزیع
یکی از مؤثرترین روش‌ها برای مقابله با اختلالات ناشی از بارهای غیرخطی، استفاده از فیلترهای هارمونیکی است. این فیلترها با جذب یا حذف مؤلفه‌های هارمونیکی، شکل موج ولتاژ و جریان را به حالت سینوسی نزدیک می‌کنند. در نتیجه، کیفیت توان بهبود یافته و تجهیزات حساس با دقت بیشتری عمل می‌کنند. فیلترها به دو نوع فعال و غیرفعال تقسیم می‌شوند. در تحلیل تاثیر بار غیرخطی بر کیفیت توان، انتخاب نوع مناسب فیلتر و محل نصب آن نقش مهمی در اثربخشی این راهکار دارد. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده یراق آلات فولادی را دریافت نمایید.
اصلاح ضریب توان و استفاده از بانک خازنی
بارهای غیرخطی معمولاً با ضریب توان پایین عمل می‌کنند که باعث افزایش تلفات توان و کاهش بازده سیستم می‌شود. با اصلاح ضریب توان از طریق نصب بانک خازنی در نقاط استراتژیک شبکه، می‌توان بخشی از مشکلات ناشی از تاثیر بار غیرخطی بر کیفیت توان را کاهش داد. البته هنگام استفاده از خازن‌ها باید توجه داشت که ممکن است در ترکیب با هارمونیک‌ها، پدیده رزونانس ایجاد شود. لذا استفاده از فیلترهای تنظیم‌شده همراه با بانک خازنی توصیه می‌شود تا از اثرات منفی جلوگیری گردد.
توزیع بهینه بار و جلوگیری از بارگذاری نامتقارن
در بسیاری از مواقع، بارگذاری نامتقارن در فازهای مختلف باعث افزایش اثرات هارمونیکی می‌شود. یکی از روش‌های مهم در کاهش تاثیر بار غیرخطی بر کیفیت توان، توزیع یکنواخت بار میان فازهای مختلف است. با پایش مستمر جریان و ولتاژ در هر فاز و اعمال اصلاحات لازم، می‌توان تعادل سیستم را حفظ کرد. این اقدام، علاوه‌بر کاهش اعوجاج، باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری می‌شود. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه چراغ دکوراتیو را دریافت نمایید.
بهره‌گیری از ترانسفورماتورهای K-فاکتور
ترانسفورماتورهای معمولی برای کار با بارهای هارمونیکی طراحی نشده‌اند و در چنین شرایطی دچار گرمای بیش‌ازحد می‌شوند. برای بهبود وضعیت، استفاده از ترانسفورماتورهایی با K-فاکتور بالا توصیه می‌شود. این ترانس‌ها توانایی تحمل بارهای هارمونیکی را دارند و در کاهش اثرات منفی بارهای غیرخطی مؤثرند. تحلیل تاثیر بار غیرخطی بر کیفیت توان بدون در نظر گرفتن نوع ترانسفورماتور مورد استفاده، تصویر کاملی از شرایط ارائه نمی‌دهد. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده تیر بتنی چهارگوش را دریافت نمایید.
نظارت پیوسته و هوشمند بر پارامترهای کیفیت توان
استفاده از سیستم‌های مانیتورینگ هوشمند که بتوانند اعوجاج هارمونیکی، افت ولتاژ، نوسانات فرکانس و سایر شاخص‌های کیفیت توان را در لحظه ثبت کنند، در مدیریت بارهای غیرخطی بسیار مؤثر است. این سامانه‌ها، اپراتورها را قادر می‌سازند تا به سرعت نسبت به تغییرات عکس‌العمل نشان دهند. در مواجهه با تاثیر بار غیرخطی بر کیفیت توان، داده‌های به‌روز و تحلیل‌های دقیق کلید تصمیم‌گیری‌های فنی و راهبردی خواهند بود.
