نقش بیمتال در حفاظت موتورهای الکتریکی: بررسی جامع و کاربردی

نقش بیمتال در حفاظت موتورهای الکتریکی یکی از موضوعات کلیدی در حوزه مهندسی برق و حفاظت تجهیزات صنعتی است. موتورهای الکتریکی به دلیل کاربرد گسترده در صنایع، کارخانجات، و حتی مصارف خانگی، از اجزای حیاتی در سیستم‌های مدرن محسوب می‌شوند. با این حال، این تجهیزات در معرض خطرات مختلفی مانند اضافه‌بار، افزایش دما، و اتصال کوتاه قرار دارند. نقش بیمتال در حفاظت موتورهای الکتریکی در این است که با تشخیص به‌موقع این خطاها، از آسیب به موتورها جلوگیری کرده و ایمنی سیستم را تضمین می‌کند.

بیمتال چیست؟

بیمتال (Bi-metal) یک قطعه الکتریکی-مکانیکی است که از دو فلز با ضرایب انبساط حرارتی متفاوت تشکیل شده است. این دو فلز به‌صورت لایه‌ای به هم متصل شده‌اند و در اثر تغییر دما، به دلیل تفاوت در انبساط حرارتی، خم می‌شوند. این ویژگی باعث می‌شود که نقش بیمتال در حفاظت موتورهای الکتریکی به‌عنوان یک حسگر حرارتی برجسته شود.

بیمتال معمولاً در رله‌های حرارتی (Thermal Overload Relays) استفاده می‌شود که به‌عنوان بخشی از سیستم کنترلی موتورهای الکتریکی عمل می‌کند.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه تیر فلزی رنگی را دریافت نمایید.

نقش بیمتال در حفاظت موتورهای الکتریکی به این صورت است که با تشخیص افزایش غیرعادی جریان یا دما، مدار را قطع می‌کند و از آسیب به موتور جلوگیری می‌کند. این دستگاه به دلیل سادگی، هزینه پایین، و کارایی بالا، یکی از پرکاربردترین ابزارهای حفاظتی در صنعت برق است.

ویژگی‌های اصلی بیمتال

1. حساسیت به دما: نقش بیمتال در حفاظت موتورهای الکتریکی به دلیل حساسیت بالای آن به تغییرات دمایی است. این قطعه می‌تواند افزایش دما ناشی از اضافه‌بار را به‌سرعت تشخیص دهد.
2. عملکرد مکانیکی: با خم شدن در اثر گرما، بیمتال یک کنتاکت الکتریکی را فعال یا غیرفعال می‌کند، که منجر به قطع مدار می‌شود.
3. قابلیت تنظیم: برخی از رله‌های حرارتی مجهز به بیمتال امکان تنظیم حساسیت برای جریان‌های خاص را دارند، که این ویژگی نقش بیمتال در حفاظت موتورهای الکتریکی را انعطاف‌پذیرتر می‌کند.
4. هزینه پایین: در مقایسه با سایر سیستم‌های حفاظتی پیشرفته، بیمتال یک راه‌حل اقتصادی است.
5. دوام بالا: بیمتال به دلیل ساختار ساده و مقاوم، عمر طولانی دارد و در شرایط سخت صنعتی قابل اعتماد است.

نقش بیمتال در حفاظت موتورهای الکتریکی

نقش بیمتال در حفاظت موتورهای الکتریکی در درجه اول به توانایی آن در تشخیص اضافه‌بار حرارتی و الکتریکی مربوط می‌شود. موتورهای الکتریکی در هنگام کار ممکن است به دلایل مختلفی مانند بار بیش از حد، نقص در سیستم خنک‌کننده، یا مشکلات الکتریکی، بیش از حد گرم شوند.

این افزایش دما می‌تواند به عایق‌بندی موتور، بلبرینگ‌ها، و سایر اجزای حساس آسیب برساند. نقش بیمتال در حفاظت موتورهای الکتریکی در اینجا این است که با تشخیص این شرایط خطرناک، مدار را قطع کرده و از ادامه کار موتور در شرایط غیرایمن جلوگیری می‌کند. می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه تیر فلزی گالوانیزه را دریافت نمایید.

۱. حفاظت در برابر اضافه‌بار

اضافه‌بار یکی از شایع‌ترین خطاها در موتورهای الکتریکی است که می‌تواند به دلیل بار مکانیکی بیش از حد، ولتاژ نامناسب، یا مشکلات در سیستم تغذیه رخ دهد. نقش بیمتال در حفاظت موتورهای الکتریکی در این شرایط این است که جریان اضافی عبوری از موتور را تشخیص داده و با گرم شدن و خم شدن، کنتاکت‌های رله حرارتی را فعال می‌کند. این عمل باعث قطع مدار و توقف موتور می‌شود، که از سوختن یا آسیب به سیم‌پیچ‌های موتور جلوگیری می‌کند.

۲. حفاظت در برابر افزایش دما

افزایش دمای غیرعادی در موتورهای الکتریکی می‌تواند ناشی از عواملی مانند نقص در سیستم خنک‌کننده، تهویه نامناسب، یا کارکرد طولانی‌مدت در شرایط سخت باشد. نقش بیمتال در حفاظت موتورهای الکتریکی در این حالت این است که به‌عنوان یک حسگر حرارتی عمل کرده و با تشخیص دمای بالا، مدار را قطع می‌کند.

این ویژگی به‌ویژه در موتورهایی که در محیط‌های گرم یا با بار سنگین کار می‌کنند، بسیار مهم است.جهت اطلاع دقیق از مراحل تولید تیر برق بتنی با شماره های درج شده در وب سایت تماس بگیرید.

۳. جلوگیری از اتصال کوتاه

اگرچه بیمتال به‌صورت مستقیم برای حفاظت در برابر اتصال کوتاه طراحی نشده است، اما نقش بیمتال در حفاظت موتورهای الکتریکی می‌تواند به‌صورت غیرمستقیم به این موضوع کمک کند. در برخی موارد، جریان‌های بالا ناشی از اتصال کوتاه می‌توانند گرمای زیادی تولید کنند که توسط بیمتال تشخیص داده شده و مدار را قطع می‌کند. با این حال، برای حفاظت کامل در برابر اتصال کوتاه، معمولاً از کلیدهای اتوماتیک یا فیوزها در کنار رله‌های حرارتی استفاده می‌شود.

۴. حفاظت در برابر عدم تعادل فاز

در موتورهای سه‌فاز، عدم تعادل فاز (Phase Imbalance) می‌تواند باعث افزایش جریان در یک یا چند فاز شود، که به گرمای اضافی و آسیب به موتور منجر می‌شود. نقش بیمتال در حفاظت موتورهای الکتریکی در این شرایط این است که با تشخیص جریان غیرعادی در هر یک از فازها، مدار را قطع کرده و از آسیب به موتور جلوگیری می‌کند.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده گالوانیزه گرم را دریافت نمایید.

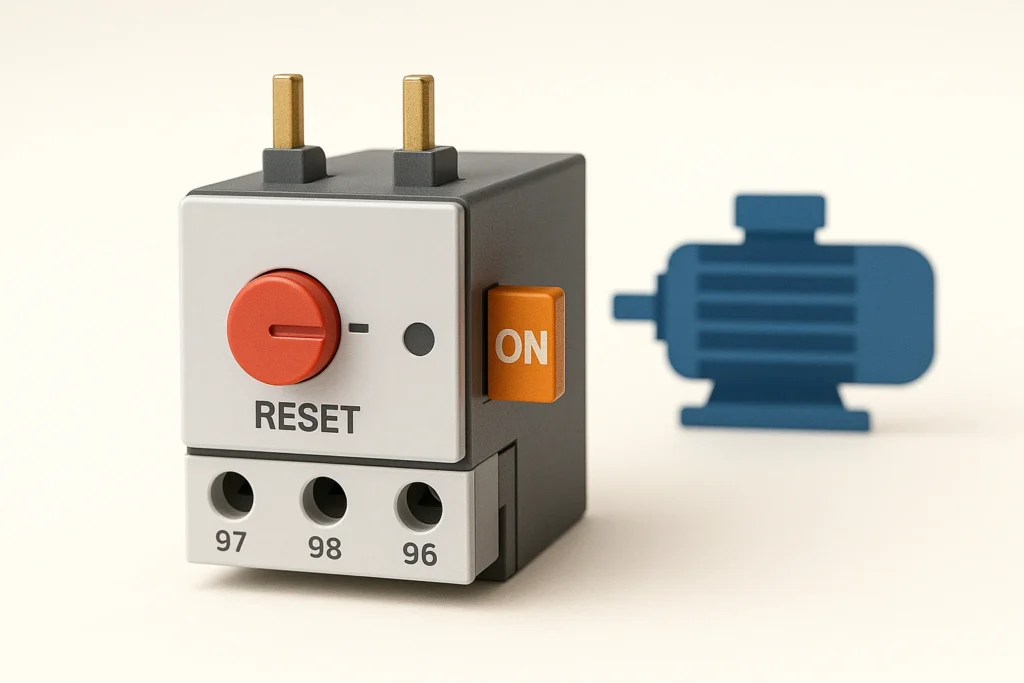

ساختار و عملکرد بیمتال در رله‌های حرارتی

برای درک بهتر نقش بیمتال در حفاظت موتورهای الکتریکی، لازم است نگاهی به ساختار و عملکرد آن در رله‌های حرارتی بیندازیم. رله حرارتی معمولاً شامل چند نوار بیمتال است که هر یک به یکی از فازهای موتور متصل هستند. این نوارها در اثر عبور جریان الکتریکی گرم می‌شوند. اگر جریان از حد مجاز بیشتر شود، گرمای تولیدشده باعث خم شدن نوارهای بیمتال می‌شود. این خم شدن یک مکانیزم مکانیکی را فعال می‌کند که کنتاکت‌های رله را باز کرده و جریان موتور را قطع می‌کند.

نقش بیمتال در حفاظت موتورهای الکتریکی به دلیل سادگی این مکانیزم بسیار قابل اعتماد است. رله‌های حرارتی معمولاً در کنار کنتاکتورها نصب می‌شوند و به‌صورت سری با مدار قدرت موتور قرار می‌گیرند. این ترکیب امکان کنترل و حفاظت همزمان را فراهم می‌کند.جهت اطلاع از روند تولید و بازه ی قیمت تیر برق فلزی در مازیار صنعت با کارشناسان ما در ارتباط باشید.

اجزای اصلی رله حرارتی با بیمتال

1. نوارهای بیمتال: این نوارها هسته اصلی رله هستند و نقش بیمتال در حفاظت موتورهای الکتریکی را ایفا می‌کنند.
2. کنتاکت‌های کمکی: این کنتاکت‌ها برای قطع یا وصل مدار کنترلی استفاده می‌شوند.
3. مکانیزم تنظیم: برخی رله‌ها امکان تنظیم جریان نامی را دارند تا با نیازهای خاص موتور هماهنگ شوند.
4. دکمه ریست: پس از قطع مدار به دلیل خطا، دکمه ریست برای بازگرداندن رله به حالت عادی استفاده می‌شود.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی چراغ راهنمایی را دریافت نمایید.

کاربردهای عملی نقش بیمتال در حفاظت موتورهای الکتریکی

نقش بیمتال در حفاظت موتورهای الکتریکی در بسیاری از صنایع و کاربردها قابل مشاهده است. در ادامه به چند مثال عملی از این نقش اشاره می‌کنیم:

۱. صنایع تولیدی

در کارخانه‌های تولیدی، موتورهای الکتریکی برای راه‌اندازی ماشین‌آلات سنگین مانند پمپ‌ها، کمپرسورها، و نوار نقاله‌ها استفاده می‌شوند. نقش بیمتال در حفاظت موتورهای الکتریکی در این محیط‌ها این است که از اضافه‌بار ناشی از بارهای سنگین یا نقص‌های مکانیکی جلوگیری کند.

۲. سیستم‌های HVAC

در سیستم‌های گرمایش، تهویه، و تهویه مطبوع (HVAC)، موتورهای الکتریکی برای فن‌ها و کمپرسورها استفاده می‌شوند. نقش بیمتال در حفاظت موتورها در این سیستم‌ها این است که از گرمای بیش از حد ناشی از کارکرد طولانی‌مدت یا انسداد کانال‌های هوا جلوگیری کند.

۳. پمپ‌های آب

در سیستم‌های پمپاژ آب، موتورهای الکتریکی ممکن است به دلیل گرفتگی لوله‌ها یا بار اضافی دچار اضافه‌بار شوند. نقش بیمتال در حفاظت موتورها در این کاربردها این است که با تشخیص جریان اضافی، موتور را خاموش کرده و از آسیب به آن جلوگیری می‌کند.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه تیر فلزی روشنایی را دریافت نمایید.

۴. مصارف خانگی

در برخی لوازم خانگی مانند ماشین‌های لباسشویی یا کولرهای گازی، موتورهای الکتریکی کوچک استفاده می‌شوند. نقش بیمتال در حفاظت موتورهای الکتریکی در این دستگاه‌ها این است که از گرمای بیش از حد ناشی از استفاده طولانی یا نقص فنی جلوگیری کند.

مزایا و معایب استفاده از بیمتال در حفاظت موتورهای الکتریکی

مزایای نقش بیمتال در حفاظت موتورهای الکتریکی

1. سادگی و قابلیت اطمینان: بیمتال به دلیل ساختار مکانیکی ساده، بسیار قابل اعتماد است و نیاز به نگهداری کمی دارد.
2. هزینه پایین: در مقایسه با سیستم‌های حفاظتی الکترونیکی پیشرفته، بیمتال یک راه‌حل اقتصادی است.
3. نصب آسان: رله‌های حرارتی مجهز به بیمتال به‌راحتی در کنار کنتاکتورها نصب می‌شوند.
4. حساسیت بالا: نقش بیمتال در حفاظت موتورهای الکتریکی به دلیل حساسیت آن به تغییرات دمایی و جریانی بسیار مؤثر است.
5. عمر طولانی: بیمتال‌ها در شرایط عادی عمر طولانی دارند و در برابر شرایط سخت صنعتی مقاوم هستند.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی تابلو راهنما را دریافت نمایید.

معایب نقش بیمتال در حفاظت موتورهای الکتریکی

1. عدم تشخیص برخی خطاها: بیمتال به‌طور مستقیم برای تشخیص خطاهایی مانند اتصال کوتاه یا افت ولتاژ طراحی نشده است.
2. زمان پاسخ‌دهی: در مقایسه با سیستم‌های الکترونیکی، زمان پاسخ‌دهی بیمتال ممکن است کمی کندتر باشد.
3. عدم انعطاف‌پذیری در تنظیمات پیشرفته: در برخی موارد، بیمتال‌ها قابلیت تنظیمات پیچیده را ندارند و برای کاربردهای خاص ممکن است کافی نباشند.

مقایسه بیمتال با سایر سیستم‌های حفاظتی

برای درک بهتر نقش بیمتال در حفاظت موتورهای الکتریکی، مقایسه آن با سایر سیستم‌های حفاظتی مفید است:

۱. بیمتال در مقابل فیوز

فیوزها برای حفاظت در برابر اتصال کوتاه و جریان‌های بسیار بالا طراحی شده‌اند، اما نمی‌توانند اضافه‌بارهای کوچک یا افزایش دمای تدریجی را تشخیص دهند. نقش بیمتال در حفاظت موتورهای الکتریکی در اینجا برجسته‌تر است، زیرا می‌تواند اضافه‌بارهای حرارتی را به‌خوبی تشخیص دهد.

۲. بیمتال در مقابل رله‌های الکترونیکی

رله‌های الکترونیکی مدرن قابلیت‌های پیشرفته‌تری مانند تشخیص دقیق‌تر و تنظیمات پیچیده‌تر دارند. با این حال، نقش بیمتال در حفاظت موتورهای الکتریکی به دلیل هزینه پایین و سادگی، همچنان در بسیاری از کاربردها ترجیح داده می‌شود.جهت اطلاع از روند تولید و بازه ی قیمت دکل های مخابراتی در مازیار صنعت با کارشناسان ما در ارتباط باشید.

۳. بیمتال در مقابل کلیدهای اتوماتیک

کلیدهای اتوماتیک (MCCB) برای جریان‌های بالا و حفاظت در برابر اتصال کوتاه مناسب هستند، اما برای تشخیص اضافه‌بارهای کوچک ممکن است به اندازه بیمتال دقیق نباشند. نقش بیمتال در حفاظت موتورهای الکتریکی در این است که به‌طور خاص برای حفاظت حرارتی طراحی شده است.

نکات ایمنی در استفاده از بیمتال

برای بهره‌برداری بهینه از نقش بیمتال در حفاظت موتورهای الکتریکی، رعایت نکات ایمنی زیر ضروری است:

1. انتخاب مناسب: بیمتال باید با جریان نامی موتور هماهنگ باشد تا از عملکرد صحیح آن اطمینان حاصل شود.
2. نصب توسط متخصص: نصب رله‌های حرارتی و بیمتال باید توسط تکنسین‌های مجرب انجام شود.
3. بررسی دوره‌ای: بیمتال‌ها باید به‌صورت دوره‌ای بررسی شوند تا از عملکرد صحیح آن‌ها مطمئن شوید.
4. رعایت استانداردها: استفاده از بیمتال‌های مطابق با استانداردهای بین‌المللی مانند IEC ضروری است.
5. تنظیم دقیق: در صورت امکان تنظیم، باید جریان نامی رله حرارتی به‌درستی تنظیم شود تا از قطع غیرضروری یا عدم تشخیص خطا جلوگیری شود.

نقش بیمتال در حفاظت موتورهای الکتریکی به‌عنوان یک راه‌حل ساده، اقتصادی، و قابل اعتماد، غیرقابل انکار است. این قطعه با تشخیص به‌موقع اضافه‌بار و افزایش دما، از موتورهای الکتریکی در برابر آسیب‌های جدی محافظت می‌کند. اگرچه سیستم‌های حفاظتی پیشرفته‌تری مانند رله‌های الکترونیکی وجود دارند، اما نقش بیمتال در حفاظت موتورهای الکتریکی به دلیل هزینه پایین، دوام بالا، و سادگی همچنان در بسیاری از کاربردهای صنعتی و خانگی برجسته است.می توانید در تماس با کارشناسان و مشاوران مجموعه لیست بروز شده قیمت کلمپ انتهایی را دریافت نمایید.

برای انتخاب بهترین سیستم حفاظتی، باید نیازهای خاص پروژه، بودجه، و شرایط محیطی را در نظر گرفت. بیمتال در حفاظت موتورهای الکتریکی در کنار سایر تجهیزات حفاظتی مانند کلیدهای اتوماتیک و فیوزها می‌تواند یک سیستم حفاظتی کامل و کارآمد را تشکیل دهد. اگر به دنبال اطلاعات بیشتری در مورد نقش بیمتال در حفاظت موتورهای الکتریکی هستید، مطالعه استانداردهای مربوطه و مشاوره با متخصصان برق توصیه می‌شود.
