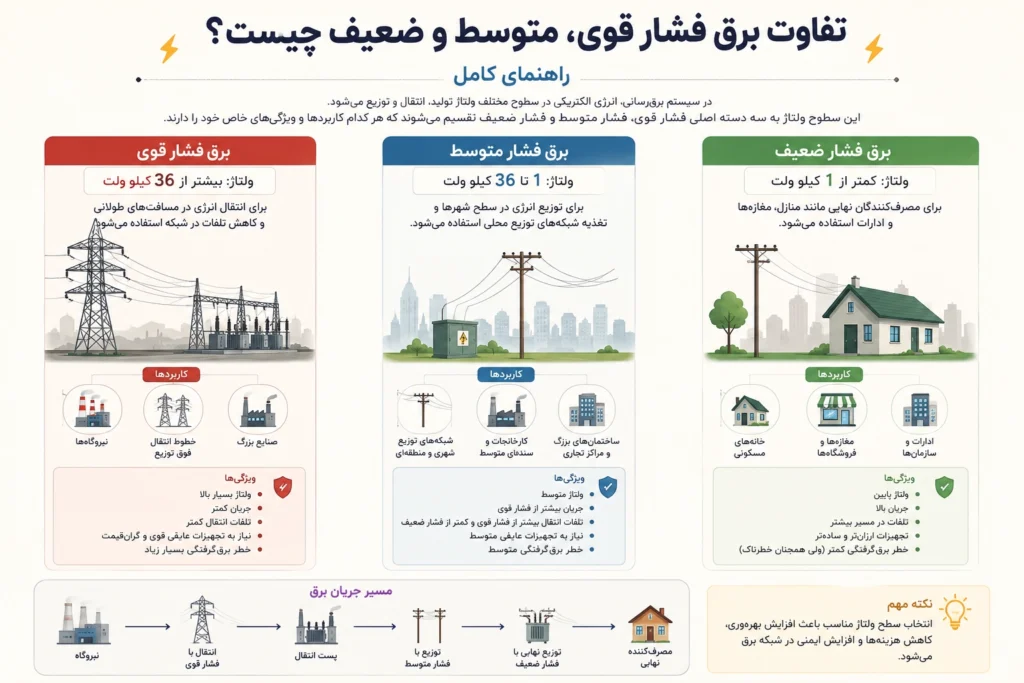

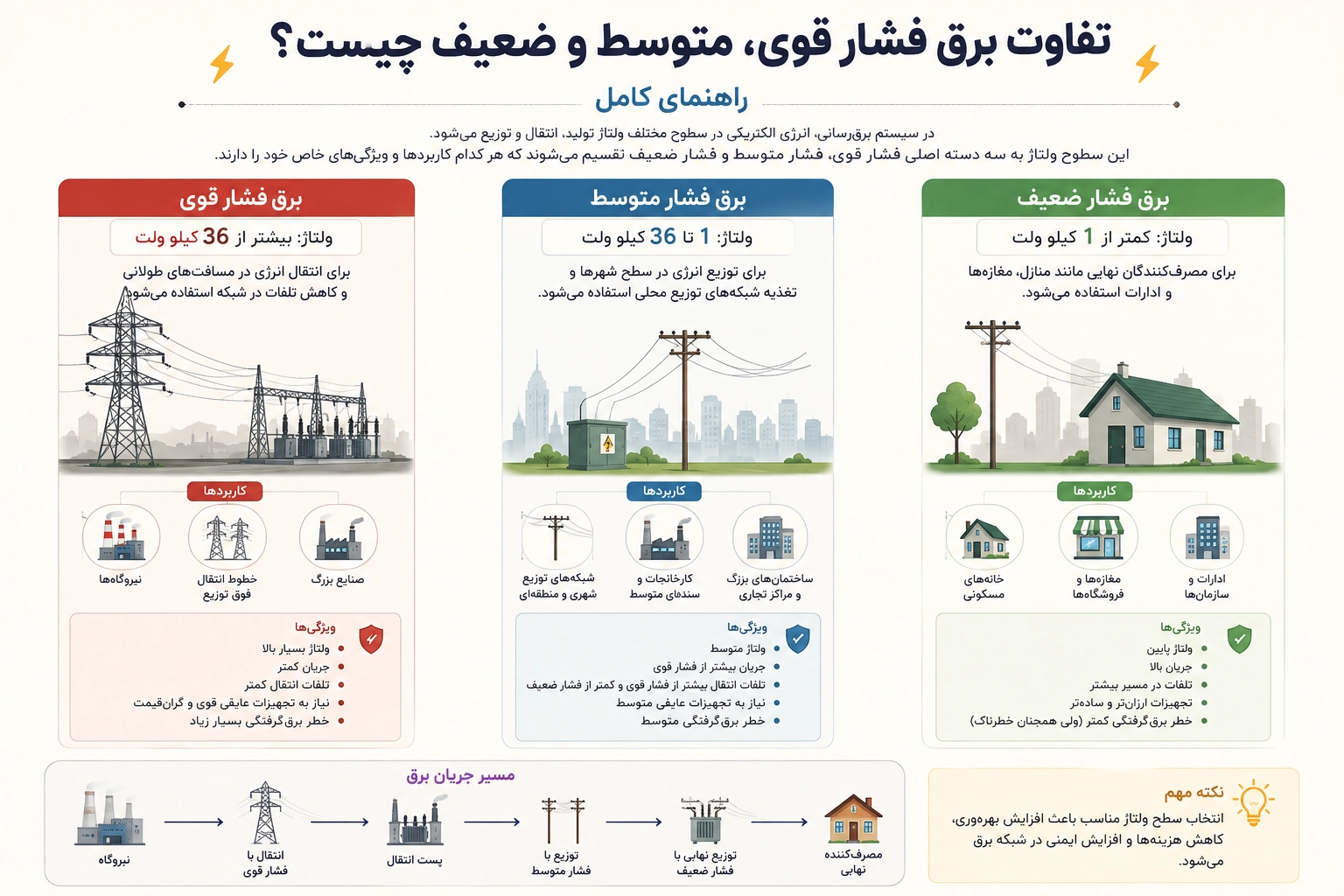

تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ راهنمای کامل
وقتی درباره برق صحبت میکنیم، یکی از مهمترین مفاهیمی که باید بشناسیم، سطح ولتاژ است. برق مورد استفاده در یک خانه با برقی که در خطوط انتقال بین شهرها جابهجا میشود، از نظر سطح ولتاژ، تجهیزات و الزامات ایمنی تفاوت زیادی دارد. به همین دلیل شبکه برق به سطوح مختلفی تقسیم میشود و اصطلاحاتی مانند فشار ضعیف، فشار متوسط و فشار قوی به وجود آمدهاند.
اما تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ پاسخ به این سؤال فقط به مقایسه چند عدد محدود نمیشود. هر سطح ولتاژ جایگاه مشخصی در شبکه برق دارد و نوع کابل، تابلو، ترانسفورماتور، تجهیزات حفاظتی، عایقبندی و حتی الزامات ایمنی آن نیز متفاوت است. در ادامه، مسیر برق از نیروگاه تا مصرفکننده را بررسی میکنیم تا این تفاوتها را به شکل کاربردی بشناسیم.
چرا برق به فشار ضعیف، متوسط و قوی تقسیم میشود؟
برای پاسخ دقیق به سؤال تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ ابتدا باید دلیل وجود سطوح مختلف ولتاژ را بدانیم.
برق باید از محل تولید به نقاط مختلف منتقل شود و در نهایت به مصرفکننده برسد. یکی از مشکلات مهم در این مسیر، تلفات انرژی در هادیهاست. هر سیم و کابل دارای مقاومت الکتریکی است و عبور جریان از آن باعث ایجاد تلفات و تولید گرما میشود.
برای انتقال یک توان مشخص، افزایش ولتاژ باعث کاهش جریان موردنیاز میشود. از طرف دیگر، تلفات مقاومتی با مربع جریان رابطه دارد. بنابراین کاهش جریان در خطوط انتقال میتواند به کاهش تلفات کمک کند.
به همین دلیل برق تولیدشده در نیروگاه معمولاً مستقیماً با ولتاژ مصرفکننده به مسافتهای طولانی منتقل نمیشود. ولتاژ ابتدا افزایش پیدا میکند، انرژی از طریق شبکه انتقال جابهجا میشود و سپس در پستهای مختلف کاهش مییابد تا در نهایت برای توزیع و مصرف مناسب شود.
در واقع، فشار قوی، متوسط و ضعیف سه مرحله از یک زنجیره هستند. هرکدام برای شرایط خاصی طراحی شدهاند و نمیتوان گفت یکی از آنها بهطور مطلق بهتر از دیگری است.
برق فشار ضعیف چیست و چه کاربردی دارد؟
برق فشار ضعیف یا Low Voltage بیشتر در بخش نزدیک به مصرفکننده نهایی مورد استفاده قرار میگیرد. این سطح ولتاژ در ساختمانهای مسکونی، تجاری، اداری و بخشهایی از صنعت کاربرد گستردهای دارد.
مرز دقیق فشار ضعیف در استانداردهای مختلف ممکن است متفاوت باشد. به همین دلیل هنگام صحبت درباره محدوده ولتاژ باید استاندارد مرجع را نیز در نظر گرفت. در بسیاری از سیستمهای برق ساختمان، ولتاژهای ۲۳۰ و ۴۰۰ ولت نمونههای رایج شبکه فشار ضعیف محسوب میشوند.
کاربرد برق فشار ضعیف
اگر بخواهیم سؤال تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ را از دید یک مصرفکننده خانگی بررسی کنیم، فشار ضعیف بیشترین ارتباط را با زندگی روزمره دارد.
روشنایی، پریزهای برق، وسایل خانگی، تجهیزات اداری و بسیاری از دستگاههای الکتریکی از شبکه فشار ضعیف استفاده میکنند. برق پس از کاهش ولتاژ در ترانسفورماتور توزیع وارد شبکه فشار ضعیف میشود و سپس در تابلو برق ساختمان بین مدارهای مختلف توزیع میشود.
در محیطهای صنعتی نیز بخشی از تجهیزات مانند مدارهای کنترل، روشنایی و برخی ماشینآلات میتوانند با فشار ضعیف کار کنند.
تجهیزات فشار ضعیف
تابلو برق، کلید، فیوز، کلیدهای حفاظتی، کابلها و تجهیزات کنترل از اجزای رایج سیستمهای فشار ضعیف هستند.
انتخاب این تجهیزات صرفاً بر اساس ولتاژ انجام نمیشود. جریان مصرفی، توان بار، شرایط محیطی، روش نصب، نوع مصرفکننده و الزامات حفاظتی نیز اهمیت دارند.
نکته بسیار مهم این است که فشار ضعیف به معنی برق بیخطر نیست. برق ساختمان نیز میتواند باعث برقگرفتگی، سوختگی، آتشسوزی یا آسیب تجهیزات شود.
برق فشار متوسط چیست و چه نقشی در شبکه دارد؟
برای درک بهتر تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ باید نقش فشار متوسط را بهعنوان یک حلقه مهم در شبکه توزیع بشناسیم.
فشار متوسط یا Medium Voltage معمولاً در شبکههای توزیع برق مورد استفاده قرار میگیرد. این سطح برای انتقال انرژی در مناطق شهری، مراکز تجاری، مجتمعهای بزرگ و برخی واحدهای صنعتی کاربرد دارد.
محدوده عددی فشار متوسط بسته به استاندارد و ساختار شبکه متفاوت است. در برخی شبکهها سطوح ۱۱، ۲۰ و ۳۳ کیلوولت رایج هستند، اما نباید این اعداد را بدون ذکر استاندارد بهعنوان یک مرز جهانی و قطعی در نظر گرفت.
فشار متوسط در کجا استفاده میشود؟
شبکه فشار متوسط انرژی را از پستهای برق به مناطق مختلف و مصرفکنندگان بزرگتر منتقل میکند.
برای مثال، یک مجتمع بزرگ ممکن است برق را در سطح فشار متوسط دریافت کند. سپس یک ترانسفورماتور توزیع، ولتاژ را کاهش دهد و برق موردنیاز بخشهای مختلف مجموعه را در سطح فشار ضعیف تأمین کند.
به همین دلیل فشار متوسط در بسیاری از شبکهها بین انتقال انرژی در سطح بالا و توزیع نهایی قرار دارد.
تجهیزات فشار متوسط
تابلوهای فشار متوسط، کابلها، خطوط توزیع، ترانسفورماتورها، کلیدهای قدرت، تجهیزات اندازهگیری و سیستمهای حفاظتی از تجهیزات مهم این بخش هستند.
در این سیستمها عایقبندی و فاصلههای الکتریکی اهمیت بیشتری پیدا میکند. طراحی و انتخاب تجهیزات نیز باید بر اساس سطح ولتاژ، جریان، شرایط محیطی، استاندارد و مشخصات شبکه انجام شود.
برق فشار قوی چیست و چرا استفاده میشود؟
وقتی صحبت از تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ میشود، فشار قوی بیش از همه با شبکه انتقال برق ارتباط پیدا میکند.
برق فشار قوی یا High Voltage برای انتقال انرژی الکتریکی در مقیاس بزرگ استفاده میشود. زمانی که مقدار زیادی انرژی باید در فاصلههای طولانی جابهجا شود، استفاده از ولتاژ بالا میتواند جریان موردنیاز را کاهش دهد.
چرا انتقال برق با ولتاژ بالا انجام میشود؟
فرض کنید قرار است مقدار مشخصی توان از یک نیروگاه به یک منطقه دور منتقل شود. اگر ولتاژ پایین باشد، برای انتقال همان توان جریان بیشتری لازم است.
می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه تیر فلزی چند وجهی را دریافت نمایید.
افزایش ولتاژ باعث میشود جریان موردنیاز کاهش پیدا کند. از آنجا که تلفات مقاومتی خطوط به مقدار جریان وابستگی شدیدی دارد، کاهش جریان میتواند باعث کاهش تلفات شود.
البته ولتاژ بالاتر به معنی سادهتر شدن سیستم نیست. هرچه ولتاژ افزایش پیدا کند، نیاز به عایقبندی مناسب، فاصلههای الکتریکی، تجهیزات حفاظتی و زیرساخت تخصصی نیز بیشتر میشود.
تجهیزات فشار قوی
خطوط انتقال، پستهای برق، ترانسفورماتورهای قدرت، تجهیزات کلیدزنی، سیستمهای حفاظتی و تجهیزات اندازهگیری از اجزای مهم شبکه فشار قوی هستند.
می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی دوربین مدار بسته را دریافت نمایید.
این تجهیزات برای تحمل سطوح بالای تنش الکتریکی طراحی میشوند و بهرهبرداری از آنها به دانش تخصصی نیاز دارد.
تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ بررسی مسیر انرژی
حالا میتوان سؤال اصلی را در قالب مسیر واقعی برق بررسی کرد.
برق در نیروگاه تولید میشود و پس از آن سطح ولتاژ برای انتقال افزایش پیدا میکند. انرژی از طریق خطوط انتقال به سمت پستهای برق حرکت میکند. در این پستها، سطح ولتاژ کاهش پیدا میکند تا انرژی وارد بخشهای بعدی شبکه شود.
پس از ورود به شبکه توزیع، فشار متوسط میتواند انرژی را در مناطق مختلف جابهجا کند. در نزدیکی مصرفکننده، ترانسفورماتور توزیع ولتاژ را دوباره کاهش میدهد و برق وارد شبکه فشار ضعیف میشود.
در نهایت، برق فشار ضعیف وارد ساختمان شده و از طریق تابلو برق بین مدارهای مختلف تقسیم میشود.
مسیر کلی را میتوان اینگونه نمایش داد:
نیروگاه → افزایش ولتاژ → شبکه انتقال → پست برق → کاهش ولتاژ → شبکه توزیع → ترانسفورماتور → فشار ضعیف → مصرفکننده
بنابراین تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ در واقع باید در کنار جایگاه هرکدام در این زنجیره بررسی شود، نه اینکه فقط سه عدد ولتاژ را با هم مقایسه کنیم.
می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی چراغ راهنمایی را دریافت نمایید.
بخش دوم
تفاوت فشار قوی، متوسط و ضعیف در یک نگاه
پس از بررسی نقش هر سطح، میتوان تفاوت آنها را از نظر کاربرد و تجهیزات بهتر مشاهده کرد.
| معیار | فشار ضعیف | فشار متوسط | فشار قوی |
|---|---|---|---|
| نقش اصلی | توزیع نهایی | توزیع منطقهای | انتقال انرژی |
| محل استفاده | ساختمان و برخی صنایع | شبکه توزیع و مراکز بزرگ | شبکه انتقال |
| تجهیزات | تابلو، کابل، فیوز | تابلو MV، کابل، ترانس | خطوط انتقال، پست و ترانس قدرت |
| عایقبندی | متناسب با سیستم | تخصصیتر | بسیار تخصصی |
| حفاظت | ضروری | تخصصی | بسیار حساس |
| مصرفکننده | خانگی و تجاری | مراکز بزرگ و صنعتی | شبکههای انتقال |
در نتیجه، اگر کسی بپرسد تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ میتوان گفت فشار ضعیف عمدتاً برای مصرف نهایی، فشار متوسط برای توزیع و فشار قوی برای انتقال حجم زیادی از انرژی استفاده میشود.
تفاوت تجهیزات در سه سطح ولتاژ
یکی دیگر از بخشهای مهم تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ به تجهیزات مربوط میشود.
با افزایش سطح ولتاژ، تجهیزات باید برای تحمل شرایط الکتریکی متفاوت طراحی شوند. یکی از مهمترین تفاوتها، ساختار عایقبندی است.
کابل فشار ضعیف برای شرایط مشخصی از ولتاژ و جریان طراحی میشود، در حالی که کابلهای فشار متوسط و قوی به سیستمهای عایقی و طراحی تخصصیتری نیاز دارند.
در تابلوهای برق نیز تفاوت فقط در اندازه نیست. تابلوهای فشار متوسط و قوی به تجهیزات کلیدزنی، حفاظت و عایقبندی متناسب با سطح ولتاژ نیاز دارند.
می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه فلزی تابلو ترافیکی را دریافت نمایید.
ترانسفورماتورها نیز نقش اتصال بین سطوح مختلف شبکه را ایفا میکنند و میتوانند ولتاژ را برای مرحله بعدی افزایش یا کاهش دهند.
آیا برق فشار ضعیف خطرناک است؟
یکی از اشتباهات رایج این است که تصور کنیم فشار ضعیف یعنی برق کمخطر.
در واقع، برق فشار ضعیف نیز میتواند باعث برقگرفتگی، سوختگی، آتشسوزی و آسیب تجهیزات شود. خطر به عوامل مختلفی مانند شرایط مدار، جریان، مسیر عبور جریان و وضعیت عایقبندی بستگی دارد.
تجهیزات حفاظتی مانند فیوزها و کلیدهای مناسب، اتصال زمین و طراحی صحیح مدار نقش مهمی در کاهش خطر دارند.
در سیستمهای فشار متوسط و قوی، به دلیل سطح انرژی و ولتاژ بالاتر، الزامات ایمنی و تخصص موردنیاز نیز افزایش پیدا میکند. عملیات تخصصی روی چنین سیستمهایی باید توسط افراد واجد صلاحیت انجام شود.
تفاوت کاربرد در ساختمان و صنعت
برای پاسخ کاربردیتر به تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ باید محیط استفاده را نیز در نظر گرفت.
ساختمانهای مسکونی
در خانهها، مصرفکننده معمولاً با شبکه فشار ضعیف سروکار دارد. روشنایی، پریزها و لوازم خانگی از این شبکه تغذیه میشوند.
ساختمانهای تجاری و بزرگ
در مراکز تجاری، مجتمعهای بزرگ و ساختمانهایی با مصرف زیاد، ممکن است برق در سطح فشار متوسط دریافت شود و سپس با استفاده از ترانسفورماتور به سطح مناسب برای مصرف داخلی تبدیل شود.
کارخانهها و صنایع
در کارخانهها، مقدار توان موردنیاز ممکن است بسیار بیشتر از ساختمانهای معمولی باشد. به همین دلیل برخی صنایع برق را در سطح فشار متوسط دریافت میکنند و سپس آن را برای تجهیزات مختلف توزیع میکنند.
بنابراین استفاده از فشار متوسط یا قوی صرفاً به نوع ساختمان وابسته نیست و به ظرفیت مصرف، طراحی شبکه و نیاز واقعی پروژه بستگی دارد.
طبقهبندی ولتاژها در استانداردها چگونه است؟
در بررسی تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ نباید از تفاوت استانداردها غافل شد.
اصطلاحات فشار ضعیف، متوسط و قوی ممکن است در استانداردها و صنایع مختلف با محدودههای متفاوت تعریف شوند. به همین دلیل یک عدد مشخص نباید بدون ذکر استاندارد بهعنوان مرز قطعی همه سیستمها معرفی شود.
برای نمونه، در بسیاری از سیستمها ولتاژهای تا حدود ۱۰۰۰ ولت در محدوده فشار ضعیف قرار میگیرند و سطوح بالاتر در گروههای مختلف توزیع و انتقال دستهبندی میشوند.
می توانید در تماس با کارشناسان و مشاوران مجموعه لیست قیمت بروز شده پایه تیر فلزی لوله ای را دریافت نمایید.
هنگام طراحی یا انتخاب تجهیزات باید استاندارد مرجع، مشخصات فنی سازنده و مقررات محلی مورد توجه قرار گیرد.
هنگام انتخاب کابل و تجهیزات برق به چه نکاتی توجه کنیم؟
شناخت تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ بهتنهایی برای انتخاب تجهیزات کافی نیست.
هنگام انتخاب کابل یا تجهیزات باید حداقل این موارد بررسی شوند:
- سطح ولتاژ: تجهیز باید با ولتاژ کاری سیستم سازگار باشد.
- جریان: ظرفیت عبور جریان باید با مقدار بار هماهنگ باشد.
- توان: نوع و مقدار توان مصرفی روی انتخاب تجهیزات اثر میگذارد.
- شرایط محیطی: دما، رطوبت، گردوغبار و محل نصب اهمیت دارند.
- روش نصب: نحوه نصب کابل بر ظرفیت و عملکرد آن اثر میگذارد.
- نوع بار: تجهیزات موتوری، مقاومتی و الکترونیکی شرایط متفاوتی دارند.
- حفاظت: تجهیزات حفاظتی باید متناسب با ساختار سیستم انتخاب شوند.
- استاندارد: محصول باید الزامات فنی پروژه را داشته باشد.
- شرایط بهرهبرداری: میزان و نوع استفاده از سیستم باید بررسی شود.
- نظر متخصص: در سیستمهای فشار متوسط و قوی، انتخاب تجهیزات باید با نظر متخصص انجام شود.
اشتباهات رایج درباره سطوح ولتاژ
«فشار ضعیف یعنی برق بیخطر است.»
خیر. همانطور که گفته شد، فشار ضعیف نیز میتواند خطرناک باشد و نیاز به حفاظت و اجرای صحیح دارد.
«هرچه ولتاژ بیشتر باشد بهتر است.»
این برداشت نیز اشتباه است. ولتاژ بالا برای انتقال انرژی مزایای مهمی دارد، اما تجهیزات، عایقبندی و الزامات ایمنی پیچیدهتری ایجاد میکند.
«تفاوت فشار قوی و ضعیف فقط در عدد ولتاژ است.»
خیر. تفاوت در ساختار کابل، عایقبندی، تابلوها، تجهیزات حفاظتی، فاصلههای الکتریکی و کاربرد نیز وجود دارد.
«فشار متوسط فقط برای کارخانههاست.»
فشار متوسط در شبکههای توزیع شهری، مجتمعهای بزرگ، مراکز تجاری و بسیاری از مصرفکنندگان صنعتی نیز کاربرد دارد.
چگونه سطح مناسب برق برای یک پروژه مشخص میشود؟
برای تعیین سطح ولتاژ مناسب، نمیتوان تنها به مقدار مصرف یک وسیله نگاه کرد. طراحی شبکه باید مجموعهای از عوامل را در نظر بگیرد؛ از جمله مقدار توان موردنیاز، فاصله انتقال، نوع مصرفکننده، ظرفیت شبکه، شرایط محیطی و الزامات حفاظتی.
در پروژههای ساختمانی کوچک معمولاً مصرف نهایی در شبکه فشار ضعیف انجام میشود، اما در پروژههای بزرگ ممکن است زیرساخت ورودی شامل تجهیزات فشار متوسط باشد.
در صنایع نیز انتخاب سطح ولتاژ به ظرفیت مصرف و ساختار شبکه بستگی دارد. بنابراین تصمیمگیری درباره سطح ولتاژ یک موضوع مهندسی است و باید بر اساس محاسبات و استانداردهای پروژه انجام شود.
چرا شناخت تفاوت سطوح ولتاژ برای خرید تجهیزات مهم است؟
اگر سطح ولتاژ سیستم بهدرستی مشخص نشود، احتمال انتخاب تجهیزات نامناسب افزایش پیدا میکند. کابل، تابلو، کلید حفاظتی، ترانسفورماتور و سایر تجهیزات باید متناسب با مشخصات شبکه انتخاب شوند.
برای مثال، استفاده از کابلی که از نظر عایقی برای ولتاژ سیستم مناسب نیست میتواند خطر جدی ایجاد کند. همچنین انتخاب تجهیزات حفاظتی بدون توجه به جریان و شرایط خطا ممکن است حفاظت موردنیاز سیستم را فراهم نکند.
بنابراین شناخت سطح ولتاژ اولین قدم است، اما انتخاب نهایی نیازمند بررسی مشخصات کامل سیستم است.
سوالات متداول درباره برق فشار قوی، متوسط و ضعیف
تفاوت برق فشار قوی، متوسط و ضعیف چیست؟
این سه سطح از نظر ولتاژ، کاربرد، تجهیزات و جایگاه در شبکه متفاوت هستند. فشار قوی عمدتاً در انتقال انرژی، فشار متوسط در توزیع و فشار ضعیف در بخش نزدیک به مصرفکننده استفاده میشود.
برق فشار ضعیف چند ولت است؟
محدوده دقیق به استاندارد بستگی دارد. در بسیاری از استانداردها سیستمهای تا حدود ۱۰۰۰ ولت در محدوده فشار ضعیف قرار میگیرند و ولتاژهای ۲۳۰ و ۴۰۰ ولت از نمونههای رایج برق ساختمان هستند.
برق فشار متوسط کجا استفاده میشود؟
در شبکههای توزیع برق، مناطق شهری، مراکز تجاری بزرگ، مجتمعها و برخی صنایع استفاده میشود. این سطح انرژی را بین بخشهای مختلف شبکه توزیع میکند.
برق فشار قوی چه کاربردی دارد؟
مهمترین کاربرد آن انتقال حجم زیادی از انرژی در فاصلههای طولانی است. ولتاژ بالا امکان انتقال توان مشخص با جریان کمتر و در نتیجه کاهش بخشی از تلفات مقاومتی را فراهم میکند.
آیا برق فشار ضعیف خطرناک است؟
بله. فشار ضعیف نیز میتواند موجب برقگرفتگی، سوختگی یا آتشسوزی شود. استفاده از تجهیزات حفاظتی مناسب و اجرای صحیح سیستم برای کاهش خطر ضروری است.
کابل فشار قوی چه تفاوتی با کابل فشار ضعیف دارد؟
تفاوت اصلی به سطح عایقبندی، ساختار کابل و توانایی تحمل تنش الکتریکی مربوط میشود. جریان، شرایط نصب و استاندارد ساخت نیز در انتخاب کابل مؤثر هستند.
آیا محدوده فشار قوی و متوسط در همه کشورها یکسان است؟
خیر. طبقهبندی سطوح ولتاژ به استاندارد و ساختار شبکه بستگی دارد. برای یک پروژه مشخص باید استاندارد مرجع و مشخصات فنی سیستم بررسی شود.
برای مطالعه بیشتر بخواند.
جمعبندی
در نهایت، تفاوت برق فشار قوی، متوسط و ضعیف چیست؟ تفاوت این سه سطح فقط در میزان ولتاژ نیست؛ بلکه جایگاه آنها در شبکه، کاربرد، تجهیزات، عایقبندی و الزامات حفاظتی نیز متفاوت است.
فشار قوی بیشتر برای انتقال انرژی در مقیاس بزرگ و مسافتهای طولانی به کار میرود. فشار متوسط بخش مهمی از شبکه توزیع را تشکیل میدهد و فشار ضعیف بیشتر در مرحله توزیع نهایی و تغذیه مصرفکنندگان مورد استفاده قرار میگیرد.
شناخت این تفاوتها هنگام بررسی شبکه برق و انتخاب تجهیزات اهمیت زیادی دارد. بااینحال، انتخاب کابل، تابلو، ترانسفورماتور یا تجهیزات حفاظتی باید بر اساس مشخصات کامل سیستم، استانداردهای مربوط و شرایط واقعی پروژه انجام شود.
همچنین نباید فشار ضعیف را با برق بیخطر اشتباه گرفت. تمام سیستمهای الکتریکی نیازمند طراحی صحیح، حفاظت مناسب و رعایت اصول ایمنی هستند.
