پایه چراغ لوله ای

یکی از مهمترین عوامل پیشرفت اقتصادی هر کشور گسترش زیر ساخت ها و جاده ها است. چراکه جاده ها مسیر تبادلات تجاری بین شهرها، استان ها و کشورها می باشند. تبادلات تجاری بین شهرها و کشورها بصورت روزافزون در حال گسترش است طوری که در حال حاضر بصورت 24 ساعت شبانه روز شاهد واردات و صادرات و تجارت بین مبدا و مقصدهای مختلف هستیم. این امر مستلزم ایجاد زیرساخت هایی مانند خطوط انتقال برق و ایجاد روشنایی در جاده ها و خیابان ها است. ما در مازیار صنعت تمام تجهیزات شبکه توزیع، انتقال و روشنایی برق را تولید می کنیم. در ادامه با یکی از پایه های روشنایی مخصوص جاده و خیابان و پارک به نام پایه چراغ لوله ای آشنا می شویم. با ما همراه باشید.

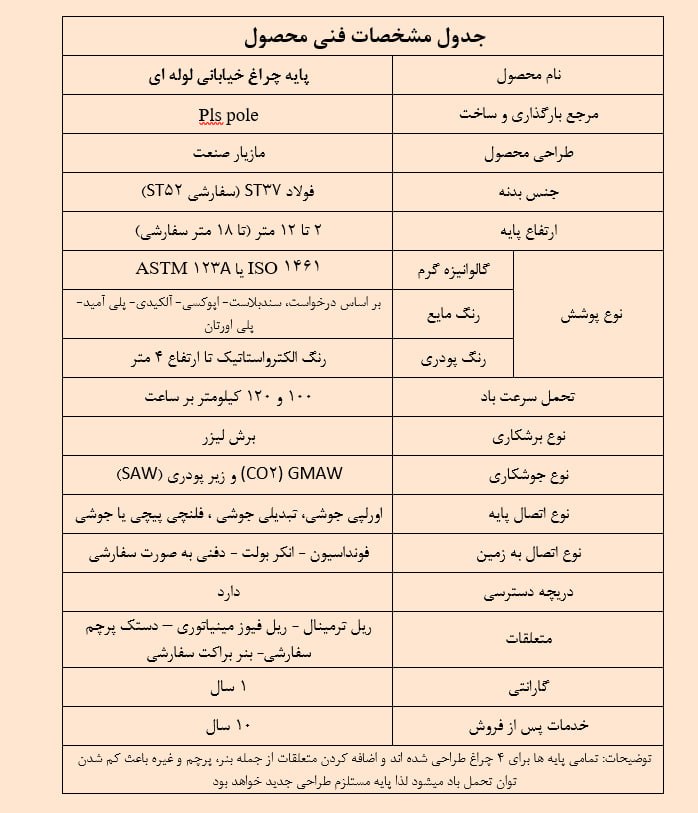

پارامترهای مهم در تولید پایه چراغ لوله ای

• ارتفاع: 2 – 13  متر
• مواد اولیه:  فولاد
• پوشش: گالوانیزه گرم – رنگ مایع
• مراحل تولید: برش لوله، جوشکاری اتصال، سوراخکاری پایه، برش بیس پلیت، سوراخ وسط بیس پلیت، پانچ بیس پلیت، جوشکاری صفحه پلیت، تابگیری پایه و در نهایت گالوانیزاسیون و رنگ آمیزی
• قیمت : با توجه به ارتفاع و پوشش آن متفاوت است. جهت دریافت قیمت پایه چراغ لوله ای دقیق و ثبت سفارش کلیک کنید. در ادامه به معرفی پایه چراغ لوله ای می پردازیم و با انواع و مزایا و کاربردهای آن آشنا می شویم. با ما همراه باشید.






پایه چراغ لوله ای چیست؟

برای ایجاد روشنایی در معابر و خیابان ها و جاده ها لازم است، خطوط برق به این مناطق منتقل شوند. یکی از راه های انتقال برق استفاده از تیر برق بتنی، چوبی و فولادی است. پابه چراغ لوله ای از جنس فولاد است که می توان با یک لایه گالوانیزه گرم سطح داخلی و خارجی آن را پوشش داده و سپس با رنگ های متنوع از نوع الکترواستاتیکی آن را رنگ آمیزی و زیبا کرد. این محصول برای روشنایی معابر، جاده ها و پارک ها و نقاط مشابه استفاده می شود. شرکت مازیار صنعت تمامی محصولات پایه فلزی مرتبط را در واحد پایه چراغ تولید می کند. برای این پایه کلاهک های روشنایی در طرح های متنوع و بر اساس نقشه های استاندارد و مطابق نیاز مشتری طراحی  و تولید می شود. در ادامه نکاتی از انواع اتصال و فرایند تولید پایه چراغ را بررسی می کنیم. با ما همراه باشید

انواع اتصالات در پایه چراغ

نوع ساده پایه چراغ که آن را پایه چراغ لوله ای می نامیم، بصورت تک لوله بوده که با دو نوع اتصال به یکدیگر جوش می گردند.

• اتصال تبدیل

در این حالت دو بخش از لوله باید کاملا دقیق و مطابق نقشه انتخاب شوند و بر اساس متراژی که سفارش داریم برش خورده و زوایای آن ها بررسی شود. سپس با استفاده از یک تبدیل فولادی دو لوله با قطرهای مختلف به یکدیگر جوش می شوند. این روش دارای مقاومت کمتری نسبت به اتصال اورلب می باشد. از پایه های لوله ای با این روش اتصال بهتر است در مواردی مانند پایه پرچم، آن هم با ارتفاع کم استفاده شود. چرا که مقاومت پایینی نسبت به وزش باد سنگین دارد و احتمال آسیب دیدن این پایه زیاد است.

• اتصال اورلب

در این روش لوله های با قطرهایی انتخاب می شوند که تقریبا باهم همپوشانی دارند و لوله ب اقطر کمتر که بخش بالایی پایه چراغ را تشکیل می دهد تا اندازه مشخصی وارد لوله پایینی می شود، سپس یک رینگ بین ایندو بخش قرار می گیرد و جوشکاری های لازم برای برقراری اتصال انجام می شود. این روش دارای مقاومت بالایی است. از پایه های لوله ای با این اتصال می توان برای پارک، خیابان و معابر استفاده کرد چون مقاومت بالایی در برابر باد و طوفان دارد.

نوع هد یا سرانداز طبق سلیقه مشتری و نوع پوشش آن تا پایه 6 متری به دو صورت رنگ مایع و گالوانیزه گرم و از 6 متر به بالا با پوشش رنگ مایع تولید می شود. بطور معمول در تولید این نوع پایه از لوله های 6 و 9 اینچ استفاده می شود. این لوله ها در واحد پایه فلزی شرکت مازیار صنعت مراحل تولید در ایستگاه های کاری مختلف را می گذرانند که در زیر به آن ها می پردازیم.

مراحل تولید پایه چراغ لوله ای

• برش لوله هایی که بر اساس نوع سفارش رسیده انتخاب می شوند.
• جوشکاری اتصال که در هر دو حالت اتصال اورلب و  اتصال تبدیل انجام می شود.
• سوراخکاری و برش کاری بدنه پایه ، جهت نصب متعلقات بر روی بدنه پایه انجام می شود.
• برش بیس پلیت، صفحه پایه برای اتصال بین پایه و فونداسیون پایه چراغ بکار می رود.
• سوراخ وسط بیس پلیت، به منظور انتقال کابل ها این سوراخ ایجاد می گردد
• پانچ بیس پلیت، برای اتصال بولت های فونداسیون به پایه انجام می شود.
• جوشکاری صفحه پلیت، پس از پانچ برای اتصال مستحکم صفحه با لوله پایه جوشکاری انجام می شود.
• تابگیری پایه، در این قسمت اگر پایه چراغ لوله ای در طول فرایند تولید انحنایی داشته باشد برطرف می شود.
• گالوانیزاسیون و رنگ آمیزی، قسمت پایانی کار در صورتی که طول پایه چراغ کمتر از 6 متر باشد بر اساس سفارش مشتری در مازیار صنعت می توانیم گالوانیزه گرم انجام دهیم و برای ارتفاع بالاتر از 6 متر رنگ آمیزی می شود.

پوشش گالوانیزه گرم یا رنگ ؟

بطور کلی شرایط جوی مناطقی که پایه های لوله ای در آن نصب می شوند برای انتخاب نوع پوشش بسیار مهم است. چراکه جنس این لوله ها از فولاد می باشد و برای افزایش طول عمر و افزایش مقاومت لوله های فولادی است که آن را با گالوانیزه گرم یا رنگ مایع پوشش می دهند. اما اینگونه نیست که فقط یکی از این دو روش را بتوان انتخاب کرد بلکه بر حسب شرایط می توان پس از انجام گالوانیزه گرم سطح آن را رنگ آمیزی کرد. در هر دو حالت ابتدا این لوله ها در وان های مخصوص،تمیزکاری می شوند و آماده گالوانیزه گرم یا رنگ آمیزی می شوند.

اهمیت پایه های روشنایی

کلام آخر اینکه راه های ارتباطی و خیابان ها مانند رگ های اقتصادی هر شهر و جامعه ای است، لذا برقراری امنیت و بالا بردن کیفیت تردد در این معابر سبب توسعه اقتصادی و فرهنگی هر جامعه ای می باشد. باتوجه به گستردگی تجارت و مسافرت بین شهرهای مختلف، ایجاد روشنایی مطلوب در سطح این معابر امری ضروری است. محصولاتی مانند پایه چراغ های لوله ای برای رفع این نیاز بسیار مناسب می باشند. مناطق مختلف کشور با اقلیم مختلف سبب تولید محصولات متنوعی در این زمینه شده است. طوریکه برای انتقال برق می توان از پایه های مختلفی از جنس چوب، بتن و فولاد استفاده کرد. که ما در مازیار صنعت تمامی تجهیزات توزیع، انتقال و روشنایی برق مانند تیر برق بتنی، پایه های فولادی و سایر محصولات و یراق آلات شبکه توزیع برق را تولید می کنیم.

در واحد پایه چراغ مازیار صنعت توان تولید محصولات متنوعی را داریم، تمام محصولاتی که در واحد پایه چراغ تولید می شود مطابق استانداردهای تعیین شده از سمت شرکت توزیع برق می باشد. اگر سوالی در خصوص پایه چراغ لوله ای دارید می توانید با مازیار صنعت تماس بگیرید و یا در صفحه مجازی اینستاگرام مازیار صنعت سوالات خود را بپرسید تا مشاوره رایگان دریافت کنید.

جهت مشاهده مازیار صنعت در لیست تامین کنندگان مورد تایید شرکت توانیر کلیک کنید.

• ISIRI 3694 – ورق فولادي گرم نورديده
• ISIRI 9330-4 لوله های فولادی
• ASTM-A-123.A-123M-–-02
• INSO 6594-2-1397 رنگ – طبقه بندی شرایط محیطی
• آیین-نامه-جوشکاری-ساختمانی-ایران-نشریه-228
• مشخصات فنی و عمومی و اجرایی روشنایی راه ها نشریه 614
• روشنایی راه های شهری نشریه 195
• استاندارد روشنایی معابر
• هندبوک جوشکاری شرکت ایساب
• نقشه پهنه بندی مناطق
• سیم جوش
