تفاوت اتصال فلنجی و اورلپی

تفاوت اتصال فلنجی و اورلپی:  راهنمای جامع انتخاب ۲۰۲۵

وقتی صحبت از اتصال دو قطعه فلزی در صنایع مختلف به میان می‌آید، دو روش رایج و پرکاربرد وجود دارد: اتصال فلنجی و اتصال اورلپی. هر کدام از این روش‌ها، دارای ساختار، مزایا، معایب و کاربردهای منحصر به فرد خود هستند که انتخاب صحیح بین آن‌ها می‌تواند تأثیر بسزایی بر ایمنی، کارایی و هزینه کلی یک پروژه داشته باشد.

درک عمیق تفاوت اتصال فلنجی و اورلپی برای مهندسان، طراحان و حتی پیمانکاران امری حیاتی است تا بتوانند بهترین تصمیم را بر اساس الزامات فنی و اقتصادی پروژه خود اتخاذ کنند. ما به بررسی جامع این دو نوع اتصال، از جنبه‌های فنی گرفته تا کاربردهای عملی، می‌پردازد تا شما را در انتخابی آگاهانه یاری رساند.

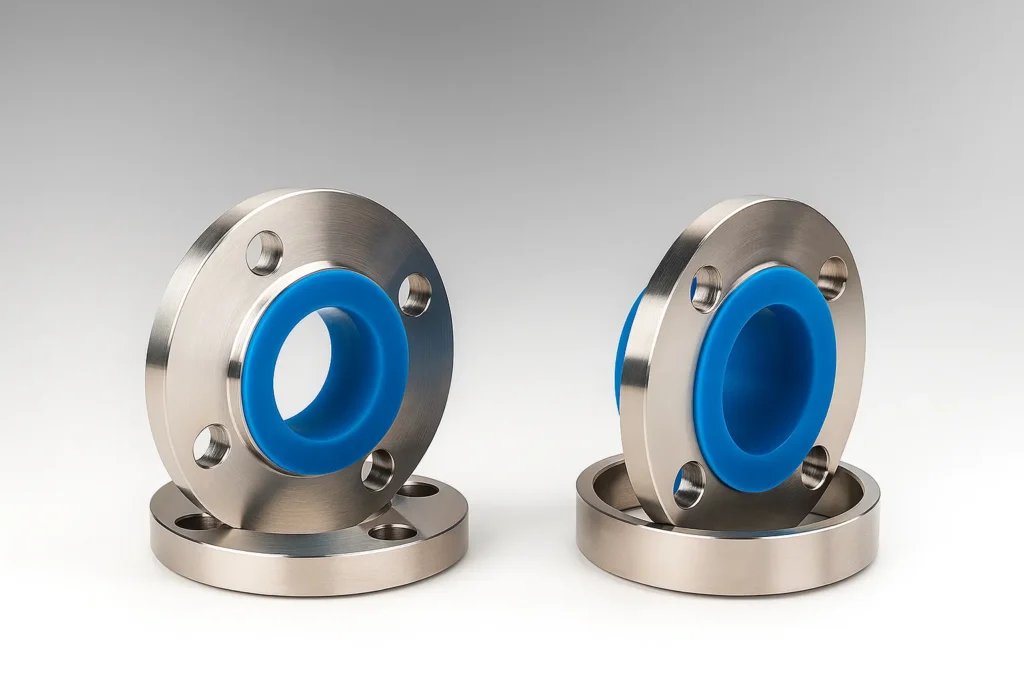

ساختار و اجزای کلیدی اتصال فلنجی

اتصال فلنجی، سیستمی متشکل از اجزای مختلف است که برای ایجاد یک اتصال محکم و قابل آب‌بندی بین دو لوله، شیر، پمپ یا سایر تجهیزات طراحی شده است. قلب این سیستم، فلنج‌ها هستند؛ قطعاتی دیسکی شکل که به انتهای لوله‌ها یا تجهیزات جوش داده شده، رزوه شده یا به صورت دیگر متصل می‌شوند.

این فلنج‌ها معمولاً دارای سوراخ‌هایی در پیرامون خود هستند که امکان اتصال آن‌ها به فلنج دیگر با استفاده از پیچ و مهره را فراهم می‌کند. انتخاب نوع فلنج، مانند فلنج گلودار جوشی (Weld Neck)، فلنج اسلیپ-آن (Slip-On)، فلنج کور (Blind) یا فلنج رزوه ای (Threaded)، بستگی به شرایط فشار، دما و نوع سیال دارد. هر کدام از این ۴ نوع اصلی، برای شرایط خاصی بهینه شده‌اند.

عامل حیاتی دیگر در اتصال فلنجی، واشر (Gasket) است؛ قطعه‌ای که بین دو فلنج قرار گرفته و با فشاری که توسط پیچ و مهره‌ها اعمال می‌شود، شکل گرفته و فضای خالی بین سطوح فلنج را پر می‌کند تا از نشت سیال جلوگیری شود.

واشرها از مواد متنوعی مانند لاستیک، تفلون (PTFE)، گرافیت، مواد کامپوزیتی و حتی فلزات نرم ساخته می‌شوند و انتخاب نوع واشر، تأثیر مستقیمی بر قابلیت آب‌بندی و مقاومت در برابر شرایط عملیاتی دارد. تعداد پیچ و مهره‌ها و سایز آن‌ها نیز بر اساس کلاس فشار فلنج (مانند کلاس ۱۵۰، ۳۰۰، ۶۰۰ یا حتی ۹۰۰) تعیین می‌شود تا نیروی کافی برای ایجاد آب‌بندی مطمئن اعمال گردد.

اجرای فرآیندهای اتصال در روش اورلپی

اتصال اورلپی، که در آن لبه‌های دو قطعه فلزی روی هم قرار می‌گیرند، به روش‌های مختلفی قابل اجرا است. یکی از متداول‌ترین این روش‌ها، جوشکاری است. در جوشکاری اورلپی (Lap Welding)، لبه‌های همپوشان با حرارت بالا ذوب شده و به یکدیگر پیوند می‌خورند و یک اتصال یکپارچه ایجاد می‌کنند.

این فرآیند می‌تواند با استفاده از تکنیک‌های جوشکاری مختلفی مانند جوش قوسی (Arc Welding)، جوش زیرپودری (Submerged Arc Welding) یا حتی جوش لیزری انجام شود، که هر کدام مزایا و کاربردهای خاص خود را دارند. کیفیت جوش، به شدت به مهارت جوشکار و رعایت پارامترهای صحیح جوشکاری بستگی دارد.

روش دیگر، پرچ‌کاری (Riveting) است که در آن از پرچ‌ها برای اتصال دو قطعه استفاده می‌شود. ابتدا سوراخ‌هایی در لبه‌های همپوشان ایجاد شده، سپس پرچ‌ها از این سوراخ‌ها عبور داده شده و با ضربه یا حرارت، سر آن‌ها شکل داده می‌شود تا قطعات را محکم به هم نگه دارند.

این روش، اتصالی قوی و مستحکم ایجاد می‌کند که مقاومت خوبی در برابر لرزش و ضربه دارد. علاوه بر این، در برخی کاربردها، از چسب‌های صنعتی قوی نیز برای اتصال اورلپی استفاده می‌شود، به ویژه زمانی که نیاز به مقاومت در برابر حرارت بالا نیست و وزن قطعه باید به حداقل برسد. این روش‌ها، هر کدام با داشتن فرآیندهای اجرایی خاص خود، منجر به ایجاد اتصالات متفاوتی می‌شوند.

برای صحبت با کارشناسان  ما در زمینه پایه تیر فلزی چند وجهی با ما تماس بگیرین.

کاربردهای گسترده اتصال فلنجی در صنایع

صنایع نفت، گاز و پتروشیمی، به عنوان یکی از بزرگترین مصرف‌کنندگان اتصالات فلنجی، از این روش برای اتصال خطوط لوله، مخازن تحت فشار، پمپ‌ها، کمپرسورها و سایر تجهیزات حیاتی استفاده می‌کنند.

مقاومت فوق‌العاده اتصالات فلنجی در برابر فشارهای کاری بسیار بالا (تا ۱۰۰۰ بار و بیشتر در برخی کلاس‌ها) و دماهای شدید، آن‌ها را به گزینه‌ای ایده‌آل برای انتقال سیالات خطرناک و خورنده تبدیل کرده است. در پالایشگاه‌ها، صدها کیلومتر خط لوله با استفاده از این اتصالات به هم متصل شده‌اند تا انتقال امن و مطمئن مواد اولیه و محصولات نهایی را تضمین کنند.

در صنعت تولید برق، به ویژه در نیروگاه‌های حرارتی و هسته‌ای، اتصالات فلنجی در سیستم‌های بخار پرفشار، خطوط خنک‌کننده و سیستم‌های هیدرولیک به کار می‌روند. قابلیت اطمینان بالا و مقاومت در برابر تنش‌های حرارتی، این اتصالات را برای چنین کاربردهای حساسی ضروری می‌سازد.

همچنین، در صنایعی مانند تولید مواد شیمیایی، داروسازی و حتی تصفیه آب، که نیاز به رعایت استانداردهای بهداشتی و مقاومت در برابر مواد شیمیایی خاص وجود دارد، از فلنج‌های با پوشش‌های ویژه و واشرهای مقاوم استفاده می‌شود.

کاربردهای رایج و متنوع اتصال اورلپی

صنعت هوافضا، یکی از برجسته‌ترین حوزه‌هایی است که به شدت از اتصالات اورلپی بهره می‌برد. در ساخت بدنه هواپیما، بال‌ها و سایر اجزای سازه‌ای، ورق‌های آلومینیومی یا کامپوزیتی با استفاده از تکنیک‌های پرچ‌کاری یا جوشکاری اورلپی به هم متصل می‌شوند.

این روش، به دلیل کاهش وزن قابل توجه سازه و ایجاد سطوح صاف و بدون درز، که مقاومت آیرودینامیکی را بهبود می‌بخشد، بسیار حائز اهمیت است. استفاده از بیش از ۵۰,۰۰۰ پرچ در ساخت یک هواپیمای مسافربری استاندارد، گواهی بر اهمیت این روش است.

در صنعت خودروسازی، اتصالات اورلپی در ساخت قطعات بدنه، مخازن سوخت و سیستم‌های اگزوز کاربرد دارند. همچنین، در ساخت کشتی‌ها، مخازن ذخیره‌سازی، مبدل‌های حرارتی، لوازم خانگی مانند ماشین لباسشویی و یخچال، و حتی در ساخت ظروف آشپزی، اتصالات اورلپی به دلیل هزینه‌ی تولید پایین‌تر و سرعت اجرای بالا، بسیار رایج هستند. این روش، انعطاف‌پذیری بالایی را در طراحی و تولید محصولات فراهم می‌کند.

مزایای کلیدی اتصالات فلنجی

یکی از بزرگترین مزایای اتصالات فلنجی، قابلیت جداسازی و مونتاژ مجدد آسان آن‌هاست. این ویژگی، عملیات تعمیر و نگهداری، بازرسی و تعویض قطعات در سیستم‌های لوله‌کشی را بسیار ساده‌تر و سریع‌تر می‌کند. به عنوان مثال، اگر نیاز به تعویض یک پمپ یا شیر در یک خط لوله صنعتی باشد، می‌توان به راحتی فلنج‌های متصل به آن را باز کرد، قطعه معیوب را خارج نمود و قطعه جدید را جایگزین کرد، و مجدداً اتصال را برقرار نمود. این قابلیت، زمان توقف خط تولید را به شدت کاهش داده و از هدر رفتن زمان و منابع جلوگیری می‌کند.

علاوه بر این، اتصالات فلنجی از مقاومت بسیار بالایی در برابر فشارهای کاری بالا و دماهای متغیر برخوردارند. با انتخاب صحیح نوع فلنج، واشر و کلاس فشار، می‌توان سیستم‌هایی را طراحی کرد که در سخت‌ترین شرایط عملیاتی نیز عملکردی پایدار و قابل اطمینان داشته باشند.

این اتصالات همچنین، از نظر ایمنی، اطمینان بالایی را فراهم می‌کنند، زیرا با استفاده از واشرهای مناسب و اعمال گشتاور صحیح به پیچ‌ها، احتمال نشتی سیالات خطرناک یا اشتعال‌زا به حداقل می‌رسد.

برای صحبت با کارشناسان  ما در زمینه پایه فلزی دوربین مدار بسته با ما تماس بگیرید.

مزایای چشمگیر اتصالات اورلپی

اتصال اورلپی، به دلیل ساختار ساده‌تر و عدم نیاز به قطعات اضافی مانند فلنج‌های مجزا، پیچ و مهره و واشر، معمولاً هزینه تولید پایین‌تری نسبت به اتصالات فلنجی دارد. فرآیندهای جوشکاری یا پرچ‌کاری برای ایجاد این اتصالات، به طور کلی سریع‌تر و کم‌هزینه‌تر از فرآیند مونتاژ فلنج‌ها با پیچ و مهره است. این موضوع، اتصالات اورلپی را به گزینه‌ای بسیار مقرون به صرفه، به خصوص برای تولید انبوه محصولات در صنایعی مانند خودروسازی و لوازم خانگی، تبدیل می‌کند.

سبک وزن بودن و ایجاد سطوح صاف و بدون برجستگی، از دیگر مزایای مهم اتصال اورلپی است. این ویژگی‌ها، آن را برای کاربردهایی که وزن سازه اهمیت حیاتی دارد (مانند هواپیما) یا نیاز به جریان سیال بدون مانع وجود دارد (مانند مخازن)، ایده‌آل می‌سازد. همچنین، در مواردی که نیاز به جلوگیری از تجمع مواد یا تسهیل جریان سیال است، سطوح صاف حاصل از اتصال اورلپی مزیت قابل توجهی محسوب می‌شود. این سبکی و صافی، اغلب به بهبود عملکرد کلی محصول نیز کمک می‌کند.

معایب و محدودیت‌های اتصالات فلنجی

یکی از معایب اصلی اتصالات فلنجی، وزن و حجم نسبتاً زیاد آن‌هاست. فلنج‌ها، پیچ‌ها و واشرها، به وزن کلی سیستم لوله‌کشی می‌انزایند که این امر می‌تواند در پروژه‌های بزرگ، هزینه‌های حمل و نقل، نصب و حتی نیاز به سازه‌های نگهدارنده را افزایش دهد. همچنین، نیاز به فضای بیشتری برای نصب و مونتاژ فلنج‌ها وجود دارد، که این موضوع در مکان‌های با فضای محدود، مانند اتاق‌های تأسیسات یا سکوهای دریایی، یک چالش محسوب می‌شود.

فرآیند نصب اتصالات فلنجی، نیازمند دقت و مهارت بالایی است. سفت کردن نامناسب پیچ‌ها، استفاده از واشر نامناسب، عدم تمیزی سطوح فلنج یا عدم هم‌راستایی صحیح فلنج‌ها، می‌تواند منجر به نشتی، آسیب به واشر و کاهش عمر مفید اتصال شود. همچنین، هزینه‌ی اولیه خرید فلنج‌ها و متعلقات آن‌ها، معمولاً بالاتر از روش‌های دیگر اتصال است، که این امر می‌تواند بر بودجه اولیه پروژه تأثیر بگذارد.

معایب و چالش‌های اتصالات اورلپی

با وجود مزایای فراوان، اتصال اورلپی نیز معایبی دارد. مهم‌ترین محدودیت این روش، دشواری در جداسازی و تعمیر آن است. پس از اینکه دو قطعه با جوشکاری یا پرچ‌کاری به هم متصل شدند، جدا کردن آن‌ها بدون آسیب رساندن به قطعات، اغلب غیرممکن یا بسیار دشوار است. این موضوع، تعمیرات اساسی یا بازرسی‌های داخلی مکرر را پیچیده‌تر می‌کند و در مواردی که نیاز به دسترسی مکرر به داخل سیستم است، این روش چندان مناسب نیست.

مقاومت اتصالات اورلپی در برابر فشارهای بسیار بالا، به طور کلی کمتر از اتصالات فلنجی است. این محدودیت، کاربرد آن‌ها را در خطوط انتقال سیالات با فشار کاری بسیار زیاد، محدود می‌کند. همچنین، کیفیت نهایی اتصال اورلپی، به شدت به مهارت اپراتور و کیفیت فرآیند اجرا (مانند جوشکاری یا پرچ‌کاری) بستگی دارد و هرگونه نقص در اجرا می‌تواند منجر به ضعف اتصال و بروز مشکلات ایمنی در آینده شود.

برای صحبت با کارشناسان  ما در زمینه پایه فلزی چراغ راهنمایی با ما تماس بگیرید.

چگونه بهترین نوع اتصال را برای پروژه خود انتخاب کنیم؟

انتخاب بین اتصال فلنجی و اورلپی، نیازمند در نظر گرفتن چندین عامل کلیدی است. اولین گام، ارزیابی دقیق شرایط عملیاتی پروژه است. اگر پروژه شامل انتقال سیالات با فشار بسیار بالا (بیش از ۵۰ بار)، دماهای شدید (کمتر از -۵۰ درجه سانتی‌گراد یا بیشتر از ۲۰۰ درجه سانتی‌گراد) یا مواد خورنده است، اتصالات فلنجی به دلیل استحکام و قابلیت اطمینان بیشتر، گزینه ارجح خواهند بود. این اتصالات، اطمینان لازم را برای جلوگیری از نشتی و حفظ ایمنی فراهم می‌کنند.

اگرچه، اگر وزن، هزینه و سهولت تولید اولویت بالاتری داشته باشند، و فشار کاری سیستم در حد متوسط (کمتر از ۲۰ بار) باشد، اتصالات اورلپی می‌توانند انتخاب مناسب‌تری باشند. به عنوان مثال، در ساخت بدنه هواپیما یا مخازن ذخیره‌سازی که وزن فاکتور حیاتی است، اتصال اورلپی برتری دارد. مشاوره با مهندسان متخصص و در نظر گرفتن استانداردهای صنعتی مرتبط (مانند استانداردهای ASME یا ISO)، گام مهمی در اتخاذ تصمیم صحیح است.

مقایسه فنی دو روش اتصال

از منظر فنی، اتصالات فلنجی دارای طراحی ماژولار هستند که امکان جایگزینی آسان اجزا را فراهم می‌کند. این سیستم، شامل فلنج‌های انتهایی، واشر و اتصال‌دهنده‌ها (پیچ و مهره) است. هر یک از این اجزا باید بر اساس استانداردهای دقیق انتخاب شوند تا از عملکرد صحیح کل سیستم اطمینان حاصل شود. مقاومت کششی، مقاومت برشی و قابلیت تحمل تنش حرارتی، از معیارهای کلیدی در انتخاب فلنج‌ها و واشرها هستند. حداکثر فشار کاری برای فلنج‌های کلاس ۳۰۰، حدود ۵۰ بار در دمای محیط است.

اتصالات اورلپی، به خصوص در نوع جوشی، یکپارچگی سازه‌ای بالاتری را ارائه می‌دهند، زیرا هیچ درز یا قطعه اضافی برای احتمال نشتی وجود ندارد. با این حال، کیفیت جوشکاری نقشی حیاتی در استحکام نهایی اتصال دارد. در روش پرچ‌کاری، استحکام اتصال به تعداد، اندازه و نوع پرچ‌ها بستگی دارد. انتخاب روش اورلپی مناسب، اغلب به فرآیندهای تولید و تجهیزات موجود در کارگاه بستگی دارد و ممکن است برای اتصالات با قطر بیش از ۱۰ متر، چالش‌برانگیز باشد.

بررسی هزینه‌های پنهان در انتخاب نوع اتصال

گاهی اوقات، هزینه‌های پنهان در انتخاب نوع اتصال، می‌تواند بر تصمیم‌گیری نهایی تأثیر بگذارد. در اتصالات فلنجی، علاوه بر هزینه اولیه فلنج‌ها و متعلقات، هزینه‌های نگهداری، بازرسی دوره‌ای واشرها (که معمولاً عمر مفید آن‌ها بین ۳ تا ۵ سال است) و احتمال نشتی در صورت نصب نادرست نیز باید در نظر گرفته شود. توقف خط تولید برای تعمیرات نیز می‌تواند هزینه‌های قابل توجهی به همراه داشته باشد.

برای اتصالات اورلپی، هزینه‌های پنهان ممکن است شامل هزینه‌های بالای تعمیرات در صورت بروز مشکل (به دلیل دشواری جداسازی)، نیاز به تجهیزات تخصصی برای جوشکاری یا پرچ‌کاری، و همچنین هزینه‌های مربوط به بازرسی‌های غیرمخرب (NDT) برای اطمینان از کیفیت اتصال باشد. درک کامل این هزینه‌ها، به ویژه در پروژه‌های بلندمدت با عمر مفید بیش از ۱۰ سال، برای بودجه‌بندی دقیق و جلوگیری از صرف هزینه‌های غیرمنتظره، حیاتی است.

برای صحبت با کارشناسان  ما در زمینه پایه فلزی تابلو ترافیکی با ما تماس بگیرید.

چالش‌های نصب و راه‌اندازی هر اتصال

نصب اتصالات فلنجی نیازمند رعایت دقیق دستورالعمل‌هاست. اطمینان از تمیز بودن سطوح فلنج، استفاده از واشر مناسب و اعمال گشتاور صحیح به پیچ‌ها (معمولاً در ۲ یا ۳ مرحله) از مراحل حیاتی هستند. هرگونه بی‌دقتی در این مراحل می‌تواند منجر به نشتی شود. همچنین، در سیستم‌های بزرگ، هم‌راستا کردن صحیح فلنج‌ها برای جلوگیری از اعمال تنش اضافی بر روی سیستم لوله‌کشی، اهمیت زیادی دارد و ممکن است نیاز به استفاده از ابزارهای خاص داشته باشد.

نصب اتصالات اورلپی، به ویژه جوشی، نیازمند مهارت بالای جوشکار و رعایت دقیق پارامترهای جوشکاری است. کنترل اعوجاج (warpage) که ممکن است در اثر حرارت جوشکاری رخ دهد، یکی از چالش‌های رایج است، به خصوص در قطعات بزرگ. در پرچ‌کاری، اطمینان از پر شدن کامل سوراخ توسط پرچ و ایجاد اتصال محکم، نیازمند استفاده از ابزار مناسب و نیروی کافی است.

تفاوت در نگهداری و تعمیرات

نگهداری از اتصالات فلنجی نسبتاً ساده‌تر است، زیرا امکان دسترسی آسان به اجزا وجود دارد. بازرسی دوره‌ای واشرها، بررسی وضعیت پیچ و مهره‌ها و اطمینان از عدم وجود خوردگی یا نشتی، بخش‌های اصلی نگهداری هستند. در صورت بروز نشتی، معمولاً با سفت کردن مجدد پیچ‌ها یا تعویض واشر، مشکل برطرف می‌شود. این سهولت در تعمیرات، یکی از دلایل اصلی محبوبیت اتصالات فلنجی در سیستم‌های حیاتی است.

تعمیرات اتصالات اورلپی، به خصوص انواع جوشی، پیچیده‌تر است. در صورت بروز نشتی یا آسیب‌دیدگی، ممکن است نیاز به برش دادن اتصال، تعویض بخش آسیب‌دیده و جوشکاری مجدد باشد که این فرآیند زمان‌بر و پرهزینه است. در اتصالات پرچی، تعویض پرچ‌های آسیب‌دیده نیز نیازمند دسترسی مناسب و ابزار خاص است. بنابراین، در انتخاب نوع اتصال، باید به سهولت دسترسی برای تعمیرات احتمالی در آینده نیز توجه شود.

استانداردهای مرتبط با هر نوع اتصال

اتصالات فلنجی تابع استانداردهای بین‌المللی دقیقی هستند که توسط سازمان‌هایی مانند ANSI/ASME (در آمریکا) و EN/DIN (در اروپا) تدوین شده‌اند. این استانداردها، ابعاد، کلاس فشار، مواد سازنده، تلرانس‌ها و روش‌های تست فلنج‌ها را مشخص می‌کنند. به عنوان مثال، استاندارد ASME B16.5، ابعاد فلنج‌های لوله‌کشی تا سایز ۲۴ اینچ را پوشش می‌دهد. رعایت این استانداردها، از سازگاری و ایمنی اتصالات اطمینان حاصل می‌کند.

برای اتصالات اورلپی، استانداردها بیشتر بر روی فرآیندهای تولید و روش‌های تست تمرکز دارند. استانداردهایی مانند AWS D1.1 برای جوشکاری سازه‌ای فولاد، روش‌های پرچ‌کاری را نیز پوشش می‌دهد. تعیین کیفیت جوش و پرچ‌ها از طریق تست‌های مخرب و غیرمخرب (مانند تست اولتراسونیک یا رادیوگرافی) بر اساس این استانداردها انجام می‌شود. انتخاب مواد اولیه نیز باید مطابق با استانداردهای مربوط به خواص مکانیکی و مقاومت در برابر خوردگی صورت گیرد.

برای صحبت با کارشناسان  ما در زمینه پایه تیر فلزی لوله ای با ما تماس بگیرید.

تاثیر شرایط محیطی بر انتخاب اتصال

شرایط محیطی نقش مهمی در انتخاب نوع اتصال ایفا می‌کند. در محیط‌های خورنده مانند صنایع شیمیایی یا دریایی، استفاده از فلنج‌ها و واشرهای مقاوم به خوردگی (مانند فولاد ضد زنگ سری ۳۱۶ یا آلیاژهای خاص) ضروری است. در دماهای بسیار پایین، برخی مواد ممکن است شکننده شوند، بنابراین انتخاب مواد مناسب و در نظر گرفتن اثرات انبساط و انقباض حرارتی اهمیت می‌یابد.

در محیط‌های با لرزش بالا، مانند موتورخانه‌ها یا سازه‌های نزدیک به خطوط ریلی، اتصالات اورلپی پرچ شده یا جوشی ممکن است به دلیل یکپارچگی بیشتر، ارجح باشند. در مقابل، در مکان‌هایی که خطر آتش‌سوزی وجود دارد، استفاده از فلنج‌های مخصوص با واشرهای مقاوم در برابر آتش (Fire-Safe Gaskets) برای اطمینان از حفظ آب‌بندی حتی در صورت آتش‌سوزی، توصیه می‌شود.

ملاحظات ایمنی در هر دو نوع اتصال

ایمنی همواره اولویت اصلی در طراحی و اجرای سیستم‌های لوله‌کشی است. در اتصالات فلنجی، رعایت دقیق گشتاور سفت کردن پیچ‌ها برای جلوگیری از فشار بیش از حد بر واشر یا خود فلنج، حیاتی است. استفاده از پیچ و مهره‌های با گرید مناسب و اطمینان از عدم وجود ترک یا خوردگی در فلنج‌ها، ایمنی را تضمین می‌کند. همچنین، در سیستم‌های تحت فشار بالا، نصب پوشش‌های ایمنی (Safety Shields) بر روی اتصالات فلنجی می‌تواند از پرتاب شدن قطعات در صورت شکست اتصال جلوگیری کند.

در اتصالات اورلپی، به خصوص انواع جوشی، اطمینان از کیفیت جوش و عدم وجود عیوب داخلی مانند تخلخل یا ترک، بسیار مهم است. جوش‌های ناقص می‌توانند نقطه ضعف کل سیستم باشند. در اتصالات پرچی، اطمینان از اینکه پرچ‌ها به درستی نصب شده و اتصال محکمی ایجاد کرده‌اند، حائز اهمیت است. همچنین، در نظر گرفتن پتانسیل خوردگی گالوانیک در صورت اتصال دو فلز غیرهمسان در اتصالات اورلپی، از دیگر ملاحظات ایمنی است.

عمر مفید و دوام اتصالات

عمر مفید یک اتصال، به عوامل متعددی از جمله کیفیت طراحی، مواد به کار رفته، شرایط عملیاتی و نگهداری بستگی دارد. اتصالات فلنجی، با نگهداری مناسب و تعویض به موقع واشرها، می‌توانند دهه‌ها عمر مفید داشته باشند. مقاومت بالای آن‌ها در برابر فشارهای بالا و دماهای شدید، به دوام طولانی مدت آن‌ها کمک می‌کند. با این حال، خوردگی فلنج‌ها یا فرسودگی واشرها می‌تواند عمر مفید آن‌ها را کاهش دهد.

اتصالات اورلپی جوشی، در صورت اجرای صحیح و استفاده از مواد مناسب، می‌توانند دوام بسیار بالایی داشته باشند و در برخی موارد، عمر مفید آن‌ها حتی از اتصالات فلنجی نیز فراتر رود، زیرا یکپارچگی بیشتری دارند. اما در محیط‌های بسیار خورنده، خوردگی ممکن است به تدریج اتصال را تضعیف کند. عمر مفید اتصالات پرچی نیز به کیفیت پرچ‌ها و مقاومت آن‌ها در برابر تنش‌های وارده بستگی دارد.

برای صحبت با کارشناسان  ما در زمینه پایه تیربتنی با ما تماس بگیرید.

تاثیر اتصالات بر انتقال حرارت

اتصالات می‌توانند بر انتقال حرارت در سیستم‌های لوله‌کشی تأثیر بگذارند. اتصالات فلنجی، به دلیل وجود واشر و فاصله بین دو فلنج، ممکن است مقاومت حرارتی بیشتری نسبت به اتصالات جوشی اورلپی ایجاد کنند. این امر می‌تواند در سیستم‌هایی که کنترل دقیق دما اهمیت دارد، مانند سیستم‌های تبرید یا گرمایش، مورد توجه قرار گیرد. انتقال حرارت از طریق پیچ و مهره‌ها نیز می‌تواند رخ دهد.

اتصالات اورلپی جوشی، به دلیل ایجاد یک سطح پیوسته فلزی، معمولاً هدایت حرارتی بهتری را فراهم می‌کنند. این ویژگی می‌تواند در کاربردهایی که نیاز به انتقال سریع حرارت وجود دارد، مانند مبدل‌های حرارتی یا سیستم‌های خنک‌کننده، مزیت محسوب شود. با این حال، در برخی موارد، این هدایت حرارتی بالا ممکن است ناخواسته باشد و نیاز به عایق‌بندی مناسب داشته باشد.

نوآوری‌های اخیر در اتصالات

صنعت در حال توسعه مداوم روش‌های جدید برای اتصال قطعات است. در حوزه اتصالات فلنجی، نوآوری‌هایی مانند فلنج‌های با قابلیت آب‌بندی بهبود یافته (مانند فلنج‌های RTJ که از آب‌بندی فلز-به-فلز استفاده می‌کنند) و استفاده از مواد کامپوزیتی برای کاهش وزن، در حال گسترش هستند. همچنین، توسعه واشرهای با عملکرد بالاتر که مقاومت بیشتری در برابر دماهای شدید و مواد شیمیایی دارند، به بهبود قابلیت اطمینان اتصالات فلنجی کمک کرده است.

در زمینه اتصالات اورلپی، تکنیک‌های جوشکاری پیشرفته مانند جوشکاری اصطکاکی اغتشاشی (Friction Stir Welding) امکان اتصال فلزاتی را فراهم می‌کنند که قبلاً جوشکاری آن‌ها دشوار بود، مانند آلومینیوم و آلیاژهای آن، با کیفیت و استحکام بالا. همچنین، توسعه چسب‌های صنعتی با استحکام فوق‌العاده، گزینه‌های جدیدی را برای اتصالاتی که نیاز به مقاومت بالا و عدم تحمل حرارت دارند، فراهم آورده است.

اهمیت مستندسازی و گارانتی

در هر دو نوع اتصال، مستندسازی دقیق فرآیند نصب، مواد به کار رفته و نتایج تست‌ها، اهمیت بالایی دارد. این مستندات، به عنوان بخشی از سوابق پروژه، برای مراجعات آتی، بازرسی‌ها و همچنین برای ارائه گارانتی بسیار حیاتی هستند. تولیدکنندگان معتبر، برای اتصالات فلنجی خود، گارانتی‌هایی را ارائه می‌دهند که معمولاً بر اساس استانداردهای مشخص و با ارائه مدارک فنی کامل صورت می‌گیرد.

برای اتصالات اورلپی، به خصوص در کاربردهای حساس مانند هواپیما یا صنایع نفت و گاز، ارائه گواهی‌نامه‌های کیفیت برای جوش یا پرچ‌ها، و همچنین گواهی اصالت مواد، امری الزامی است. این مدارک، اطمینان از رعایت بالاترین استانداردهای کیفی و ایمنی را تضمین می‌کنند.

برای صحبت با کارشناسان  ما در زمینه تابلو برق فلزی با تماس بگیرید.

چگونه عدم تطابق می‌تواند مشکل‌ساز باشد؟

عدم تطابق در اتصالات فلنجی، که می‌تواند شامل تفاوت در کلاس فشار، ابعاد، یا نوع سطح فلنج باشد، منجر به نشتی، تنش‌های ناخواسته در سیستم و حتی شکست اتصال می‌شود. استفاده از واشر نامناسب برای فلنج یا شرایط عملیاتی، نیز یکی دیگر از دلایل رایج نشتی است. این عدم تطابق‌ها، به خصوص در سیستم‌های تحت فشار بالا، می‌توانند بسیار خطرناک باشند.

در اتصالات اورلپی، عدم تطابق می‌تواند ناشی از ناهمواری لبه‌های قطعات، اجرای نادرست جوشکاری (مانند نفوذ ناکافی یا وجود ترک) یا استفاده از پرچ‌های نامناسب باشد. این مشکلات می‌توانند استحکام اتصال را به شدت کاهش داده و منجر به خرابی زودرس شوند. اطمینان از تطابق دقیق ابعاد و کیفیت اجرای فرآیند اتصال، برای جلوگیری از این مشکلات ضروری است.

انتخاب هوشمندانه برای موفقیت پروژه

در نهایت، انتخاب بین اتصال فلنجی و اورلپی، تصمیمی استراتژیک است که باید با در نظر گرفتن مجموعه‌ای از عوامل فنی، اقتصادی و ایمنی اتخاذ شود. هر دو روش، دارای جایگاه ویژه و مزایای منحصر به فرد خود در صنایع مختلف هستند. اتصال فلنجی، با قابلیت اطمینان بالا، مقاومت در برابر فشار و دما، و سهولت تعمیرات، انتخابی ایده‌آل برای خطوط لوله‌کشی حیاتی و سیستم‌های پرفشار است.

در مقابل، اتصال اورلپی، با هزینه‌های تولید کمتر، وزن سبک‌تر و سطوح صاف، گزینه‌ای عالی برای کاربردهایی است که سبک وزن بودن، تولید انبوه و هزینه پایین اهمیت بیشتری دارد. درک عمیق تفاوت اتصال فلنجی و اورلپی و ارزیابی دقیق نیازهای پروژه، کلید انتخاب هوشمندانه و تضمین موفقیت بلندمدت آن است.

نتیجه‌گیری و جمع‌بندی نهایی

اتصال فلنجی و اورلپی (Lap Joint) دو رویکرد اساسی در مهندسی اتصالات هستند که هر کدام در شرایط خاصی برتری دارند.

1. فلنجی: برنده بلامنازع در سناریوهایی است که قابلیت دمونتاژ (باز و بسته شدن)، بازرسی دوره‌ای و آب‌بندی تحت فشار بالا اولویت دارد. این اتصال استاندارد صنایع حساس مانند نفت، گاز و پتروشیمی است.
2. اورلپی: در مواردی که یک اتصال دائمی مورد نیاز است و زیبایی ظاهری (یکپارچگی بدنه بدون بیرون‌زدگی فلنج) و کاهش فضای اشغالی مهم است، گزینه مناسبی خواهد بود، البته با محدودیت‌هایی در فشار و سهولت بازرسی.

انتخاب صحیح بین تفاوت اتصال فلنجی و اورلپی مستقیماً بر ایمنی، هزینه‌های نگهداری و طول عمر سیستم شما تأثیر می‌گذارد.

بخش فراخوان به اقدام (Call to Action – CTA)

بر اساس نیازهای فنی پروژه‌های شما در زمینه اتصالات لوله‌کشی و سازه‌های فلزی، انتخاب روش اتصال حیاتی است.

آیا برای پروژه بعدی خود به دنبال اتصالاتی با قابلیت بازرسی آسان و آب‌بندی مطمئن هستید، یا به دنبال یک اتصال سریع و دائمی با کمترین هزینه اولیه هستید؟

همین امروز با کارشناسان ما تماس بگیرید تا با بررسی دقیق پارامترهای فشار، دما و محیط کاری شما، بهترین راهکار اتصال (فلنجی یا اورلپی) را به صورت مهندسی شده، تأمین و اجرا کنیم.

سوالات متداول (FAQ)

سوال ۱: تفاوت اتصال فلنجی و اورلپی چیست؟

اتصال فلنجی شامل قطعاتی مانند فلنج، پیچ، مهره و واشر است و برای فشارهای بالا و محیط‌های صنعتی مناسب‌تر است. در مقابل، اتصال اورلپی ساختار ساده‌تری دارد، وزن کمتری دارد و برای کاربردهایی که کاهش وزن اهمیت دارد—مانند هوافضا—گزینه‌ای بهینه‌تر محسوب می‌شود.

سوال ۲: تفاوت اتصال فلنجی و اورلپی در وزن و کاربرد چیست؟

تفاوت اتصال فلنجی و اورلپی در وزن و نوع کاربرد آن‌ها بسیار مهم است. اتصال فلنجی به دلیل استفاده از قطعاتی مانند فلنج، پیچ، مهره و واشر، وزن بیشتری دارد و برای فشارهای بالا و محیط‌های صنعتی سنگین مناسب‌تر است. در مقابل، اتصال اورلپی سبک‌تر بوده و به دلیل حذف قطعات اضافی، در صنایعی مانند هوافضا که کاهش وزن اهمیت دارد، گزینه‌ای بهینه‌تر محسوب می‌شود.

سوال۳: تفاوت اتصال فلنجی و اورلپی در نصب و نگهداری چیست؟

تفاوت اتصال فلنجی و اورلپی در فرآیند نصب و نگهداری قابل توجه است. اتصال فلنجی نیازمند اعمال گشتاور دقیق به پیچ‌ها، استفاده از واشر مناسب و بازرسی منظم برای حفظ آب‌بندی است. در مقابل، اتصال اورلپی به دلیل ساختار ساده‌تر، نصب سریع‌تری دارد و نیاز کمتری به قطعات مصرفی و تنظیمات پیچیده دارد، که این موضوع هزینه نگهداری را کاهش می‌دهد.

سوال۴: کدام نوع اتصال برای خطوط انتقال آب شهری مناسب‌تر است؟

برای خطوط انتقال آب شهری که معمولاً تحت فشار متوسط هستند (حدود ۱۰ تا ۲۰ بار)، اتصالات اورلپی (به خصوص جوشی) به دلیل هزینه کمتر و نصب سریع‌تر، ممکن است ترجیح داده شوند. با این حال، در بخش‌هایی که فشار بسیار بالا است (بیش از ۳۰ بار) یا نیاز به جداسازی آسان برای تعمیرات وجود دارد، اتصالات فلنجی با کلاس فشار مناسب (مثلاً کلاس ۱۵۰ یا ۳۰۰) مناسب‌تر هستند.

سوال ۵: آیا می‌توان از اتصالات اورلپی در دماهای بسیار بالا استفاده کرد؟

مقاومت اتصالات اورلپی در برابر دما به مواد و فرآیند اتصال بستگی دارد. اتصالات جوشی که از فولادهای آلیاژی مقاوم به حرارت ساخته شده‌اند، می‌توانند در دماهای بالا (تا حدود ۶۰۰ درجه سانتی‌گراد) عملکرد خوبی داشته باشند. اما به طور کلی، اتصالات فلنجی با واشرهای مخصوص (مانند واشرهای گرافیت یا فلزی) برای دماهای بسیار بالا (مانند کاربرد در نیروگاه‌ها یا صنایع پتروشیمی)، انتخاب ایمن‌تر و قابل اطمینان‌تری هستند.

سوال ۶: چه عواملی در انتخاب کلاس فشار فلنج مؤثر هستند؟

کلاس فشار فلنج (مانند کلاس ۱۵۰، ۳۰۰، ۶۰۰ و …) نشان‌دهنده حداکثر فشار کاری است که فلنج می‌تواند در دماهای مختلف تحمل کند. این انتخاب بر اساس فشار کاری طراحی سیستم لوله‌کشی، حداکثر دمای عملیاتی و نوع سیال (که بر خواص مواد تأثیر می‌گذارد) انجام می‌شود. استفاده از فلنج با کلاس فشار نامناسب می‌تواند خطرناک باشد و منجر به نشتی یا شکست اتصال شود.

سوال ۷: آیا اتصال اورلپی وزن کمتری نسبت به اتصال فلنجی دارد؟

بله، به طور کلی اتصال اورلپی (به ویژه انواع جوشی یا پرچی) وزن کمتری نسبت به اتصالات فلنجی دارد، زیرا نیازی به قطعات اضافی مانند فلنج‌های مجزا، پیچ و مهره و واشر نیست. این موضوع، به ویژه در صنایعی مانند هوافضا که وزن فاکتور بسیار مهمی است، مزیت قابل توجهی محسوب می‌شود. به عنوان مثال، وزن یک اتصال فلنجی ۱۰ اینچی کلاس ۳۰۰ می‌تواند چندین برابر وزن یک اتصال اورلپی مشابه باشد.

سوال ۸: چگونه می‌توان از نشتی در اتصالات فلنجی جلوگیری کرد؟

جلوگیری از نشتی در اتصالات فلنجی نیازمند رعایت دقیق مراحل نصب، استفاده از واشر مناسب با کیفیت بالا (انتخاب واشر بر اساس دما، فشار و سیال)، انتخاب صحیح کلاس فشار فلنج و اعمال گشتاور مناسب و یکنواخت به پیچ‌ها (معمولاً در ۲ تا ۳ مرحله) است. همچنین، بازرسی منظم و تعویض واشر در صورت لزوم (معمولاً هر ۳ تا ۵ سال)، برای حفظ آب‌بندی حیاتی است.

سوال ۹: تفاوت اتصال فلنجی و اورلپی در تحمل فشار چیست؟

تفاوت اتصال فلنجی و اورلپی در میزان تحمل فشار بسیار مهم است. اتصال فلنجی برای فشارهای بالا طراحی شده و با استفاده از واشر و پیچ‌ومهره، آب‌بندی مطمئن‌تری ارائه می‌دهد. اتصال اورلپی برای فشارهای پایین‌تر مناسب‌تر است و در سیستم‌های سبک‌تر کاربرد دارد.

سوال ۱۰: تفاوت اتصال فلنجی و اورلپی در میزان نشتی چقدر است؟

تفاوت اتصال فلنجی و اورلپی در کنترل نشتی به نوع آب‌بندی آن‌ها بستگی دارد. اتصال فلنجی با واشر مناسب و گشتاور دقیق پیچ‌ها، نشتی را به حداقل می‌رساند. اتصال اورلپی به دلیل ساختار ساده‌تر، در صورت نصب صحیح، عملکرد قابل قبولی دارد اما در شرایط فشار بالا ممکن است دچار نشتی شود.

سوال ۱۱: تفاوت اتصال فلنجی و اورلپی در طول عمر چقدر است؟

تفاوت اتصال فلنجی و اورلپی در دوام و طول عمر به شرایط کاری بستگی دارد. اتصال فلنجی با قابلیت تعویض قطعات و مقاومت بالا، عمر طولانی‌تری دارد. اتصال اورلپی در کاربردهای سبک‌تر عملکرد خوبی دارد اما ممکن است در محیط‌های صنعتی سنگین زودتر فرسوده شود.

سوال ۱۲: تفاوت اتصال فلنجی و اورلپی در کاربردهای سیالات خورنده چیست؟

تفاوت اتصال فلنجی و اورلپی در مواجهه با سیالات خورنده به نوع متریال و آب‌بندی بستگی دارد. اتصال فلنجی با امکان استفاده از واشرهای مقاوم در برابر خوردگی، انتخاب بهتری برای سیالات خورنده است. اتصال اورلپی در صورت استفاده از متریال مناسب، می‌تواند عملکرد قابل قبولی داشته باشد اما محدودیت‌هایی در انتخاب واشر دارد
