کاربرد مقره چیست
کاربرد مقرهها در سیستمهای فشار ضعیف تا فشار قوی گسترده است. در خطوط انتقال، پستهای برق، نیروگاهها، خطوط راهآهن برقی و حتی در تجهیزات الکترونیکی خاص از مقره استفاده میشود. هدف اصلی این است که هادیها (سیمهای برق) از بدنه و سازههای فلزی جدا بمانند تا ایمنی و پایداری سیستم حفظ شود. انتخاب صحیح نوع مقره به نوع شبکه، ولتاژ کاری و شرایط محیطی بستگی دارد.

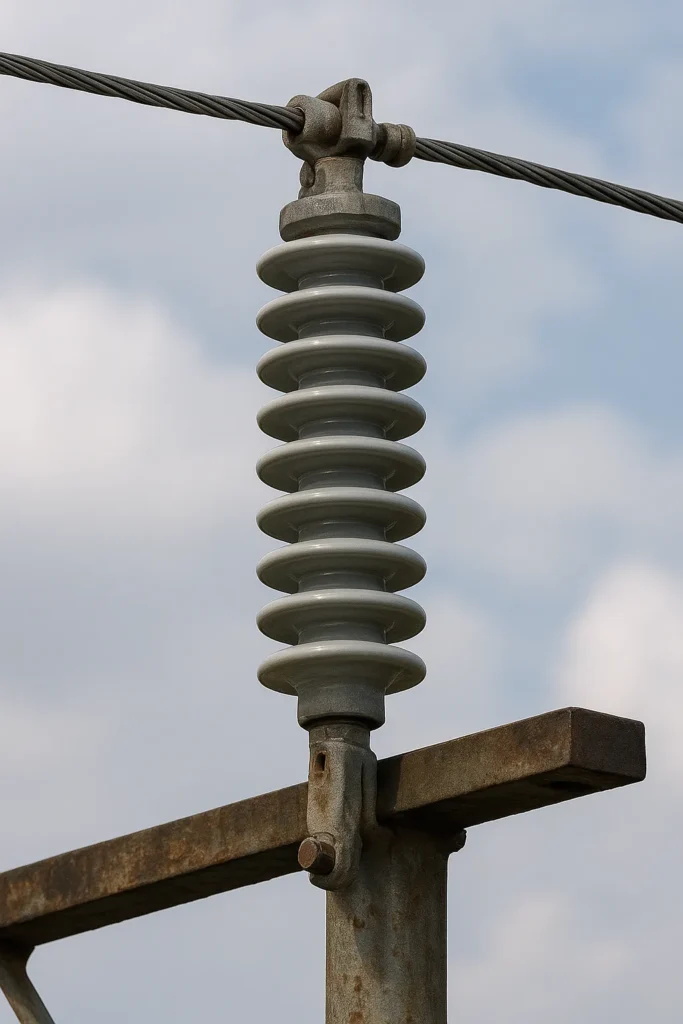

مقره چیست
مقره چیست؟ این سوال پایهای در علم مهندسی برق است. مقره به عنوان یک جزء کلیدی در سیستمهای انتقال و توزیع برق شناخته میشود که وظیفه اصلی آن عایق کردن و جداسازی بخشهای هادی از اجزای فلزی یا زمینی است. این قطعه ظاهراً ساده، در حقیقت نقش بزرگی در ایمنی شبکههای برقی ایفا میکند. بدون مقرهها، جریان الکتریکی میتواند از مسیر اصلی خود منحرف شده و سبب اتصالی یا آتشسوزی شود.
انواع مقره
مقرهها در شکلها و جنسهای مختلفی تولید میشوند که هرکدام ویژگیهای خاص خود را دارند. در ادامه، انواع مقرهها را از نظر کاربرد، شکل و جنس بررسی میکنیم:
مقره سوزنی
مقره سوزنی (Pin Type) برای خطوط با ولتاژ پایین و متوسط استفاده میشود. این نوع مستقیماً روی بازوی تیر نصب شده و سیم روی شیار بالایی آن قرار میگیرد. سادگی نصب و استحکام بالا از ویژگیهای مهم آن است، اما برای ولتاژهای بالا مناسب نیست.
مقره کششی
در انتهای خطوط یا در محلهایی که سیم تحت تنش مکانیکی است، از مقره کششی استفاده میشود. این نوع مقره توانایی تحمل نیروهای کششی زیاد را دارد و معمولاً از جنس چینی یا پلیمری ساخته میشود.
مقره آویز
در خطوط انتقال فشار قوی، از مقرههای آویز (Suspension Insulators) استفاده میشود. چندین واحد مقره به صورت زنجیرهای به هم متصل شده و به هادی متصل میشوند. این ساختار انعطافپذیری و ایمنی سیستم را افزایش میدهد.
مقره پلیمری
مقره پلیمری نوعی از مقرههای مدرن است که با استفاده از مواد ترکیبی مانند فایبرگلاس و لاستیک سیلیکونی ساخته میشود. این نوع مقره بسیار سبک، مقاوم در برابر خوردگی، اشعه فرابنفش و آلودگیهای محیطی است و در محیطهای صنعتی یا مرطوب عملکرد فوقالعادهای دارد.
برای صحبت با کارشناسان ما در زمینه تابلو برق سه فاز با ما تماس بگیرین.
جدول مقایسه انواع مقرهها
| نوع مقره | جنس | ولتاژ کاری | مزایا | معایب |
|---|---|---|---|---|
| چینی | سرامیک لعابدار | پایین تا بالا | استحکام مکانیکی بالا، مقاوم در حرارت | وزن زیاد، شکنندگی در ضربه |
| شیشهای | شیشه سخت | متوسط تا بالا | ظاهر زیبا، تشخیص آسان شکستگی | حساس به ضربههای ناگهانی |
| پلیمری | فایبرگلاس و سیلیکون | پایین تا بسیار بالا | سبک، ضد خوردگی، مقاوم در آلودگی | قیمت اولیه بیشتر |
عملکرد مقره در شبکه برق
مقره با استفاده از خاصیت دیالکتریک مواد، مانع عبور جریان از هادی به زمین میشود. طراحی سطح آن به گونهای است که مسیر خزشی جریان طولانی شده و از جرقه زدن جلوگیری شود. در شرایط بارانی یا آلوده، عملکرد عایق مقره حیاتی است، به همین دلیل استفاده از مواد سیلیکونی و شیارهای عمیق در طراحیهای جدید رایج شده است.
مزایا و معایب انواع مقره
هر نوع مقره مزایا و محدودیتهای خاص خود را دارد. مقرههای سرامیکی بادوام ولی سنگین هستند. مقرههای شیشهای ظاهری زیبا دارند اما به ضربه حساساند. مقرههای پلیمری جدیدترین نوع هستند که دوام بالا، وزن کم و مقاومت در برابر آلودگی دارند و بهویژه برای خطوط انتقال مدرن توصیه میشوند.
استانداردهای تولید مقره
تولید مقرهها باید مطابق با استانداردهای IEC، ANSI و IS انجام گیرد. این استانداردها شامل تستهای مکانیکی، الکتریکی، حرارتی و زیستمحیطی است. شرکتهای معتبر تولیدکننده، هر مقره را قبل از عرضه تحت آزمایشهای ولتاژ شکست، فشار مکانیکی و تست خزشی قرار میدهند تا ایمنی کامل تضمین شود.
نکات مهم در نگهداری مقرهها
برای حفظ عملکرد مطلوب، مقرهها باید به طور منظم بازدید و تمیز شوند. گردوغبار، نمک و آلودگی صنعتی میتواند باعث تخلیه سطحی شود. شستشوی دورهای با آب مقطر یا برس نرم، تعویض به موقع مقرههای آسیبدیده و بررسی اتصالات فلزی از جمله موارد ضروری در نگهداری است.
برای صحبت با کارشناسان ما در زمینه تابلو برق فشار قوی با ما تماس بگیرین.
آینده فناوری مقرهها
در آینده نزدیک، استفاده از مقرههای هوشمند و نانوپلیمری رواج خواهد یافت. این نوع مقرهها میتوانند با سنسورهای داخلی وضعیت حرارتی، رطوبت و آلودگی را پایش کرده و اطلاعات را به سیستم مرکزی ارسال کنند. چنین نوآوریهایی باعث کاهش هزینههای تعمیر و افزایش قابلیت اطمینان شبکههای برق میشود.
مقره چیست و چرا در سیستمهای برق اهمیت دارد
در دنیای برق و انرژی، یکی از اجزای اساسی که کمتر به چشم میآید اما نقشی حیاتی دارد، مقره است. مقره چیست؟ قطعهای عایق و مستحکم که بین بخشهای هادی و قسمتهای فلزی یا زمین نصب میشود تا از نشت جریان جلوگیری کند. مقرهها همان محافظان نامرئی خطوط انتقال برق هستند که اگر نباشند، هیچ سیستم برقی پایداری نخواهد داشت. این تجهیزات در ظاهر ساده، ترکیبی از مهندسی مواد، طراحی دقیق و دانش الکتروتکنیک هستند.
ساختار فیزیکی و عملکرد الکتریکی مقره
ساختار مقرهها به گونهای طراحی میشود که هم در برابر فشار مکانیکی مقاوم باشند و هم از لحاظ الکتریکی، ایزولاسیون کاملی ایجاد کنند. هر مقره از دو بخش اصلی تشکیل شده است: بخش عایق که معمولاً از چینی، شیشه یا پلیمر ساخته میشود و بخش فلزی یا پایه که برای اتصال به تیر، دکل یا بازوی نگهدارنده استفاده میشود. سطح مقره معمولاً به صورت دندانهدار یا دارای شیارهای عمیق است تا مسیر خزشی جریان طولانیتر شود و احتمال تخلیه الکتریکی کاهش یابد. عملکرد الکتریکی مقره وابسته به جنس ماده، طراحی سطح و شرایط محیطی است.
نقش مقره در پایداری شبکه برق
در شبکههای توزیع و انتقال برق، ولتاژها به قدری بالا هستند که کوچکترین نشتی جریان میتواند باعث انفجار، آتشسوزی یا خرابی تجهیزات شود. در چنین شرایطی، مقره به عنوان خط دفاعی اصلی در برابر عبور جریان ناخواسته عمل میکند. این قطعه باعث میشود تا سیمهای برق بتوانند در فاصلهای ایمن از تیر یا دکل فلزی قرار گیرند. بدون مقره، امکان عبور ولتاژ از سیم به زمین وجود دارد که منجر به اتصالی و خاموشی گسترده در شبکه خواهد شد.
برای صحبت با کارشناسان ما در زمینه قیمت سکو ترانس با ما تماس بگیرین.
مقرهها در خطوط هوایی برق
در خطوط هوایی برق، مقرهها یکی از حیاتیترین بخشها هستند. این مقرهها معمولاً در نقاط اتصال سیمها به بازوهای فلزی نصب میشوند. بسته به میزان ولتاژ و نوع شبکه، از مدلهای مختلفی استفاده میشود. برای خطوط فشار ضعیف، مقرههای سوزنی رایجاند، در حالیکه در خطوط انتقال فشار قوی از زنجیرهای از مقرههای آویز استفاده میشود. این زنجیرهها معمولاً شامل چندین واحد عایق متصل به یکدیگر هستند که هر واحد بخشی از ولتاژ کل را تحمل میکند. طراحی آنها به گونهای است که در برابر باد، یخزدگی و تغییرات دما مقاوم بمانند.
مقره در پستهای فشار قوی
در پستهای برق فشار قوی، مقرهها کاربردی متفاوت و بسیار حساس دارند. در این محیطها، علاوه بر ایزولاسیون الکتریکی، باید پایداری مکانیکی و حرارتی نیز تأمین شود. مقرههایی که در پستها به کار میروند، معمولاً از نوع مقره بوشینگ (Bushings) هستند. این نوع مقرهها مسیر عبور هادیها از دیوارها یا ترانسفورماتورها را فراهم میکنند بدون اینکه جریان به زمین نشت کند. جنس و طراحی این مقرهها طوری است که بتوانند دمای بالا، فشار داخلی تجهیزات و نوسانات ولتاژ را تحمل کنند.
مقرهها و شرایط آب و هوایی
عملکرد مقرهها به شدت تحت تأثیر شرایط محیطی است. در مناطق مرطوب یا آلوده، سطح مقره ممکن است با ذرات نمک، گردوغبار یا دود صنعتی پوشانده شود. این آلودگیها باعث کاهش مقاومت سطحی و در نتیجه تخلیه جریانی میشوند. برای مقابله با این پدیده، در مناطق صنعتی یا ساحلی از مقرههای پلیمری استفاده میشود که خاصیت آبگریزی بالایی دارند. همچنین، شیارهای مقره به گونهای طراحی میشوند که آب باران به راحتی از روی آنها جریان یابد و روی سطح باقی نماند.
مقره چینی؛ قدیمی اما همچنان پرکاربرد
یکی از سنتیترین انواع مقره، مقره چینی است. این نوع مقره از سرامیک لعابخورده ساخته میشود که دارای استقامت مکانیکی بالا و مقاومت عالی در برابر حرارت است. لعاب سطحی باعث میشود که رطوبت و آلودگی کمتر به بدنه نفوذ کند. مقرههای چینی دهها سال است که در شبکههای برق ایران و جهان مورد استفادهاند و هنوز هم در بسیاری از خطوط روستایی و شهری رایجاند. نقطه ضعف آنها وزن زیاد و احتمال شکستگی در اثر ضربه است.
مقره شیشهای؛ شفاف، زیبا و مقاوم
مقره شیشهای از نظر ظاهری درخشانتر و از نظر فیزیکی سختتر از مقره چینی است. این نوع مقره در اثر ضربه، خرد میشود ولی قطعات آن در جای خود باقی میمانند، که تشخیص خرابی را آسان میکند. شفافیت شیشه باعث میشود تا ترکهای ریز به راحتی قابل مشاهده باشند و در نتیجه، تعمیر و نگهداری سادهتر شود. در خطوط انتقال برق که بازدید چشمی منظم انجام میشود، مقره شیشهای گزینهای مطلوب محسوب میشود.
مقره پلیمری؛ آینده صنعت برق
مقره پلیمری نسل جدیدی از مقرههاست که در سالهای اخیر جایگزین انواع سنتی شده است. این نوع مقرهها از ترکیب فایبرگلاس و لاستیک سیلیکونی ساخته میشوند. وزن کم، مقاومت عالی در برابر آلودگی، اشعه فرابنفش و خوردگی از ویژگیهای برجسته آنهاست. در مناطق کویری یا صنعتی، مقره پلیمری عملکرد بهتری نسبت به چینی یا شیشهای دارد زیرا آلودگی کمتر روی آن مینشیند و تمیز کردنش آسانتر است. طول عمر بالای این نوع مقرهها باعث کاهش هزینه تعمیر و تعویض در شبکههای توزیع میشود.
برای صحبت با کارشناسان ما در زمینه تابلو برق کشاورزی با ما تماس بگیرین.
تفاوت مقرهها بر اساس کاربرد
کاربرد هر نوع مقره بستگی به نوع شبکه و مقدار ولتاژ دارد. مقره سوزنی برای ولتاژهای کمتر از ۳۳ کیلوولت مناسب است، مقره آویز برای خطوط فشار قوی تا ۴۰۰ کیلوولت استفاده میشود، و مقره کششی در نقاطی که سیمها تحت تنش مکانیکی هستند کاربرد دارد. مقره پشتیبانی در پستها و ترانسفورماتورها نصب میشود تا هادیها را از بدنه فلزی جدا کند. انتخاب اشتباه نوع مقره میتواند باعث شکست الکتریکی و خاموشی گسترده در شبکه شود.
آزمایشها و تستهای کنترل کیفیت مقره
قبل از نصب، مقرهها باید تحت آزمایشهای مختلف قرار گیرند. از جمله تستهای مهم میتوان به تست ولتاژ شکست، تست مقاومت خزشی، تست حرارتی و تست ضربه مکانیکی اشاره کرد. در آزمایش ولتاژ شکست، مقره در معرض ولتاژ بالاتر از مقدار نامی خود قرار میگیرد تا اطمینان حاصل شود که در شرایط اضطراری نیز عملکرد خود را حفظ میکند. همچنین، در تست حرارتی، مقره در دمای بالا و پایین متناوب قرار داده میشود تا دوام آن سنجیده شود.
مقرهها و آلودگی سطحی
یکی از چالشهای اساسی در عملکرد مقرهها، آلودگی سطحی است. آلودگی باعث ایجاد لایهای رسانا روی سطح مقره میشود که با حضور رطوبت، میتواند مسیر عبور جریان را فراهم کند. این پدیده «تخلیه سطحی» نام دارد و در نهایت میتواند منجر به شکست الکتریکی شود. برای مقابله با این مشکل، از طراحیهایی با زوایای خاص و مواد آبگریز استفاده میشود. همچنین در برخی مناطق از مقرههای سیلیکونی با پوشش خودتمیزشونده بهره گرفته میشود.
انواع شکست در مقرهها
مقرهها ممکن است به دلایل مختلف دچار شکست شوند. شکست الکتریکی زمانی رخ میدهد که ولتاژ از حد مجاز فراتر رود و عایق دچار تخلیه شود. شکست مکانیکی زمانی اتفاق میافتد که نیروهای کششی یا فشاری بیش از حد تحمل مقره باشد. نوع دیگر، شکست حرارتی است که بر اثر تغییرات ناگهانی دما به وجود میآید. استفاده از مواد با ضریب انبساط حرارتی پایین و طراحی مناسب، احتمال این شکستها را کاهش میدهد.
جدول مقایسه مواد مورد استفاده در ساخت مقره
| نوع ماده | استحکام مکانیکی | مقاومت الکتریکی | مقاومت در برابر آلودگی | وزن نسبی |
|---|---|---|---|---|
| چینی | بسیار بالا | عالی | متوسط | زیاد |
| شیشه | خوب | عالی | خوب | متوسط |
| پلیمر | خیلی خوب | خیلی خوب | بسیار عالی | کم |
برای صحبت با کارشناسان ما در زمینه تابلو برق آهنی با ما تماس بگیرین.
نحوه طراحی سطح مقره
یکی از عوامل مهم در کارایی مقره، طراحی سطح آن است. سطح مقره معمولاً دارای برجستگیها و فرورفتگیهایی به نام «شیار» است که مسیر جریان خزشی را طولانیتر میکند. هرچه این مسیر طولانیتر باشد، احتمال عبور جریان سطحی کمتر خواهد شد. در مناطق مرطوب، مقرهها با شیارهای بلندتر طراحی میشوند تا مقاومت در برابر رطوبت افزایش یابد. طراحی سطح همچنین بر تخلیه الکتریکی و عملکرد حرارتی مقره تأثیر مستقیم دارد.
مقره در راهآهن برقی و سیستمهای خاص
در راهآهن برقی، مقرهها نقش حیاتی در جداسازی جریان برق از بدنه فلزی لوکوموتیو و سازههای نگهدارنده دارند. در این سیستمها، ولتاژ نسبتاً پایینتر اما جریان بالا است، بنابراین مقره باید هم عایق الکتریکی و هم مقاوم مکانیکی باشد. علاوه بر این، در برخی تجهیزات صنعتی مانند کورههای القایی یا ژنراتورهای بزرگ نیز از مقره برای جداسازی بخشهای رسانا استفاده میشود. انتخاب مقره مناسب در این محیطها به دقت مهندسی بالایی نیاز دارد.
پوششهای محافظ مقره
برای افزایش طول عمر مقرهها، معمولاً از پوششهای خاصی روی سطح آنها استفاده میشود. این پوششها میتوانند از نوع آبگریز، ضد UV یا ضد خوردگی باشند. در مقرههای پلیمری، پوشش سیلیکونی علاوه بر جلوگیری از آلودگی، خاصیت خودتمیزشوندگی دارد. برخی مقرههای چینی نیز با لعاب مخصوصی پوشش داده میشوند که از ترکهای ریز جلوگیری میکند. این نوع بهینهسازیها سبب میشود مقرهها در شرایط سخت اقلیمی نیز عملکرد مطلوبی داشته باشند.
بازرسی و نگهداری دورهای مقرهها
بازرسی مقرهها به صورت دورهای از جمله وظایف مهم واحدهای تعمیر و نگهداری است. در بازدیدهای چشمی، وجود ترک، شکستگی یا تغییر رنگ سطح بررسی میشود. در صورت مشاهده علائم نشتی یا سوختگی، مقره باید فوراً تعویض شود. در خطوط فشار قوی، برای تشخیص عیوب داخلی از دستگاههای مادون قرمز و تستهای التراسونیک استفاده میشود. رعایت اصول نگهداری، خطر خاموشیهای ناگهانی را کاهش داده و هزینههای تعمیرات را به حداقل میرساند.
برای صحبت با کارشناسان ما در زمینه تابلو برق آپارتمانی با ما تماس بگیرین.
تحقیقات و فناوریهای نوین در ساخت مقره
در سالهای اخیر، تحقیقات گستردهای در زمینه توسعه مواد جدید برای مقرهها انجام شده است. استفاده از نانوذرات در ترکیب پلیمرها باعث افزایش مقاومت الکتریکی و کاهش جذب رطوبت شده است. همچنین، مقرههای هوشمند با قابلیت مانیتورینگ آنلاین وضعیت خود طراحی شدهاند. این نوع مقرهها میتوانند دما، ولتاژ و رطوبت سطحی را اندازهگیری کرده و به مرکز کنترل ارسال کنند. این فناوری در آینده به بهینهسازی شبکههای هوشمند برق کمک شایانی خواهد کرد.
تأثیر پیرشدگی بر عملکرد مقرهها
پیرشدگی یا Aging پدیدهای است که در اثر گذر زمان و قرار گرفتن در معرض اشعه UV، آلودگی و تغییرات دما رخ میدهد. مقرههای پلیمری بیش از سایر انواع در معرض پیرشدگی سطحی هستند. این پدیده باعث کاهش خاصیت آبگریزی و ایجاد ترکهای ریز در سطح میشود. با این حال، استفاده از افزودنیهای ضد اشعه و پوششهای محافظ، عمر مفید این مقرهها را به بیش از ۳۰ سال افزایش داده است. در مقرههای چینی، پیرشدگی بسیار کندتر اتفاق میافتد.
طراحی مقره برای ولتاژهای بسیار بالا
در خطوط انتقال فوق فشار قوی (UHV) با ولتاژهای بالاتر از ۸۰۰ کیلوولت، طراحی مقرهها اهمیت دوچندانی پیدا میکند. در این سیستمها، فاصله خزشی و استقامت دیالکتریک باید چندین برابر خطوط معمولی باشد. معمولاً از زنجیرهای بلند از مقرههای آویز پلیمری یا چینی استفاده میشود که به کمک یراقآلات مخصوص به هم متصل شدهاند. طراحی آیرودینامیکی مقرهها در این خطوط برای مقاومت در برابر بادهای شدید و بارش سنگین نیز ضروری است.
جایگاه مقره در مهندسی برق مدرن
در مهندسی برق مدرن، مقره دیگر تنها یک قطعه عایق نیست بلکه بخشی از سیستم هوشمند و پایدار شبکه محسوب میشود. مهندسان برای انتخاب مقره مناسب، پارامترهایی مانند ولتاژ نامی، شرایط آبوهوایی، نوع آلودگی و نیروهای مکانیکی را در نظر میگیرند. با گسترش انرژیهای تجدیدپذیر، مانند نیروگاههای بادی و خورشیدی، نیاز به مقرههای سبک و مقاوم افزایش یافته است. مقرههای پلیمری به دلیل وزن پایین، نصب آسان و مقاومت بالا گزینهای ایدهآل برای این پروژهها هستند.
جمعبندی
در نهایت، پاسخ به سؤال «مقره چیست» درک اهمیت این قطعه کوچک اما حیاتی در صنعت برق است. مقرهها نه تنها وظیفه عایق کردن را دارند بلکه نقش کلیدی در پایداری، ایمنی و بازدهی شبکههای انتقال و توزیع ایفا میکنند. انتخاب درست نوع مقره با توجه به شرایط محیطی، ولتاژ و نوع سازه، میتواند عمر شبکه را افزایش دهد و از خطرات برقی جلوگیری کند.
