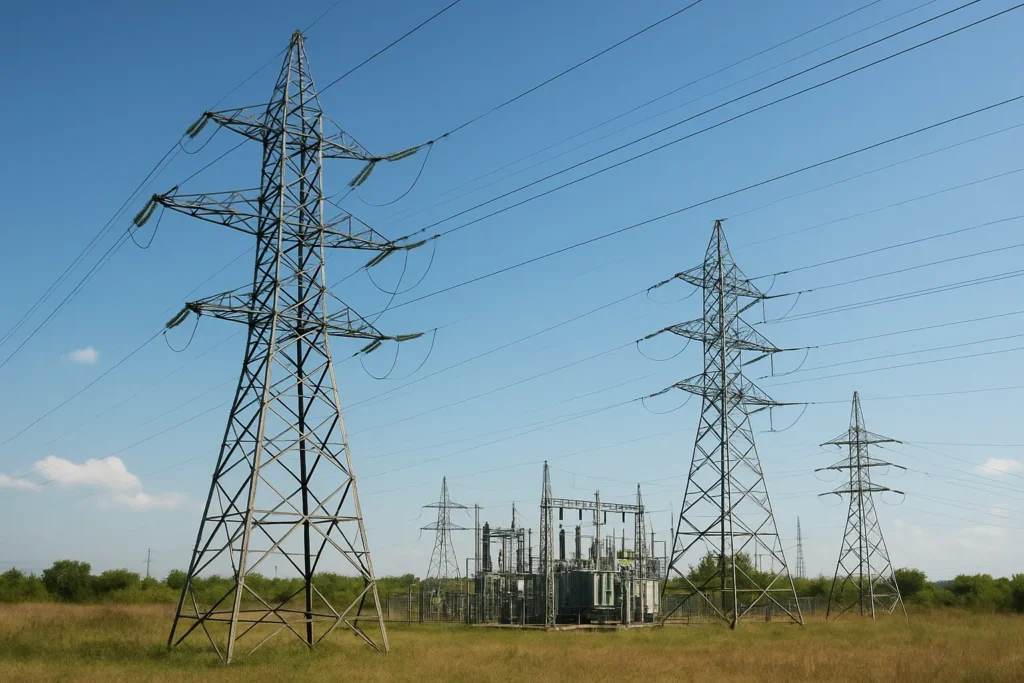

شبکه انتقال برق چیست

شبکه انتقال برق یکی از حیاتی‌ترین اجزای زیرساخت انرژی در هر کشور است. این شبکه وظیفه دارد انرژی الکتریکی تولیدشده در نیروگاه‌ها را به مراکز مصرف منتقل کند، آن هم با کمترین تلفات و بیشترین پایداری. شناخت دقیق ساختار، عملکرد و اجزای شبکه انتقال برق برای مهندسان، طراحان شهری، و سیاست‌گذاران حوزه انرژی ضروری است. در این مقاله، به بررسی جامع مفهوم شبکه انتقال برق، انواع آن، اجزای فنی، چالش‌ها و آینده این سیستم حیاتی می‌پردازیم.

پایه فلزی چراغ راهنمایی   پایه فلزی تابلو ترافیکی    پایه تیر فلزی لوله ای   انکر بولت   قیمت سکو ترانس   تابلو برق سه فاز   تابلو برق سنجش    تابلو برق فشار ضعیف   تابلو برق فشار متوسط   تابلو برق کشویی    تابلو برق 20 کیلوولت    تابلو برق خازنی   تابلو برق روکار

شبکه انتقال برق مجموعه‌ای از خطوط و تجهیزات ولتاژ بالاست که وظیفه دارد انرژی الکتریکی تولیدشده در نیروگاه‌ها را به مراکز مصرف شهری و صنعتی منتقل کند. در این شبکه از خطوط فشار قوی و فوق‌فشار قوی، پست‌های برق، ترانسفورماتورها و سیستم‌های حفاظتی استفاده می‌شود تا جریان برق با کمترین تلفات و بالاترین پایداری جابه‌جا شود. هدف اصلی آن، تأمین مطمئن و پایدار انرژی در مقیاس گسترده و ایجاد امکان تبادل برق بین مناطق مختلف است.

تعریف شبکه انتقال برق و تفاوت آن با شبکه توزیع

شبکه انتقال برق مجموعه‌ای از خطوط، تجهیزات و پست‌هایی است که وظیفه انتقال انرژی الکتریکی از نیروگاه‌ها به مراکز توزیع را بر عهده دارد. این شبکه با استفاده از ولتاژ بالا، برق را در فواصل طولانی منتقل می‌کند تا تلفات انرژی به حداقل برسد. شبکه انتقال برق معمولاً شامل خطوط هوایی، زمینی یا زیرآبی است که با ترانسفورماتورها و سیستم‌های حفاظتی همراه می‌شوند. طراحی این شبکه باید به گونه‌ای باشد که پایداری، ایمنی و بهره‌وری را تضمین کند. شناخت دقیق عملکرد شبکه انتقال برق برای مهندسان و برنامه‌ریزان انرژی ضروری است.

تفاوت اصلی بین شبکه انتقال برق و شبکه توزیع در سطح ولتاژ و فاصله انتقال است. شبکه انتقال برق با ولتاژ بالا و در فواصل طولانی فعالیت می‌کند، در حالی که شبکه توزیع برق وظیفه رساندن انرژی به مصرف‌کنندگان نهایی را دارد. شبکه انتقال برق معمولاً از نیروگاه تا پست‌های منطقه‌ای امتداد دارد، در حالی که شبکه توزیع از پست‌ها تا خانه‌ها و صنایع ادامه می‌یابد. این تفاوت‌ها باعث شده‌اند که طراحی، نگهداری و تجهیزات مورد استفاده در هر شبکه متفاوت باشد. درک این تفاوت‌ها برای تحلیل عملکرد سیستم برق‌رسانی ضروری است.

شبکه انتقال برق نقش کلیدی در پایداری و امنیت انرژی دارد. اگر این شبکه دچار اختلال شود، تأمین برق در مناطق وسیع با مشکل مواجه خواهد شد. به همین دلیل، طراحی شبکه انتقال برق باید با در نظر گرفتن عوامل محیطی، ظرفیت بار، و قابلیت انعطاف‌پذیری انجام شود. همچنین، این شبکه باید بتواند در مواقع اضطراری مانند قطع نیروگاه یا افزایش ناگهانی مصرف، عملکرد پایدار خود را حفظ کند. شبکه انتقال برق به‌عنوان ستون فقرات سیستم انرژی، باید همواره تحت نظارت و به‌روزرسانی قرار گیرد تا پاسخگوی نیازهای روزافزون جوامع باشد.

 اجزای اصلی شبکه انتقال برق

شبکه انتقال برق از اجزای مختلفی تشکیل شده که هرکدام نقش خاصی در عملکرد کلی سیستم دارند. مهم‌ترین اجزا شامل خطوط انتقال، ترانسفورماتورها، پست‌های برق، و تجهیزات حفاظتی هستند. خطوط انتقال برق وظیفه جابجایی انرژی الکتریکی را دارند و معمولاً از آلومینیوم یا مس ساخته می‌شوند. ترانسفورماتورها برای تغییر سطح ولتاژ استفاده می‌شوند تا انتقال در فواصل طولانی با تلفات کمتر انجام شود. پست‌های برق نیز به‌عنوان نقاط اتصال و کنترل در شبکه انتقال برق عمل می‌کنند. شناخت دقیق این اجزا برای طراحی و نگهداری شبکه ضروری است.

سیستم‌های حفاظتی یکی از اجزای حیاتی در شبکه انتقال برق هستند. این سیستم‌ها شامل رله‌ها، کلیدهای قطع‌کننده، و تجهیزات مانیتورینگ هستند که وظیفه دارند در صورت بروز خطا یا اضافه‌بار، بخش آسیب‌دیده را از شبکه جدا کنند. عملکرد صحیح این سیستم‌ها باعث جلوگیری از خاموشی گسترده و آسیب به تجهیزات می‌شود. در شبکه انتقال برق، حفاظت از تجهیزات و پایداری جریان برق اهمیت بالایی دارد. استفاده از فناوری‌های نوین در سیستم‌های حفاظتی می‌تواند عملکرد شبکه را بهبود بخشد و زمان پاسخ به خطاها را کاهش دهد.

ارتباط بین اجزای مختلف شبکه انتقال برق باید دقیق و هماهنگ باشد تا عملکرد کلی سیستم بهینه باقی بماند. این ارتباط از طریق سیستم‌های کنترل مرکزی، سنسورها و نرم‌افزارهای مدیریت بار انجام می‌شود. در شبکه‌های مدرن، استفاده از سیستم‌های SCADA (Supervisory Control and Data Acquisition) برای نظارت و کنترل لحظه‌ای اجزای شبکه رایج است. این سیستم‌ها اطلاعات مربوط به جریان، ولتاژ، دما و وضعیت تجهیزات را جمع‌آوری کرده و به مراکز کنترل ارسال می‌کنند. شبکه انتقال برق با هماهنگی دقیق بین اجزا، می‌تواند عملکردی پایدار، ایمن و قابل اعتماد ارائه دهد.

 انواع شبکه انتقال برق بر اساس ولتاژ

شبکه انتقال برق بر اساس سطح ولتاژ به سه دسته اصلی تقسیم می‌شود: ولتاژ بالا، متوسط و پایین. خطوط ولتاژ بالا معمولاً برای انتقال برق از نیروگاه‌ها به مراکز توزیع استفاده می‌شوند و ولتاژی بین ۱۱۰ تا ۷۶۵ کیلوولت دارند. شبکه انتقال با ولتاژ بالا به دلیل توانایی انتقال انرژی در فواصل طولانی، در شبکه‌های سراسری و بین‌المللی کاربرد دارد. در مقابل، ولتاژ متوسط برای انتقال برق بین مراکز توزیع و مصرف‌کنندگان صنعتی استفاده می‌شود. ولتاژ پایین نیز برای مصارف خانگی و تجاری به کار می‌رود. شناخت این دسته‌بندی‌ها در طراحی شبکه انتقال برق اهمیت زیادی دارد.

هر سطح ولتاژ در شبکه انتقال کاربرد خاص خود را دارد. ولتاژ بالا برای انتقال انرژی در فواصل طولانی با کمترین تلفات مناسب است. ولتاژ متوسط در مناطق شهری و صنعتی برای تأمین برق مراکز تولیدی و خدماتی استفاده می‌شود. ولتاژ پایین نیز در شبکه‌های توزیع محلی برای مصرف‌کنندگان نهایی کاربرد دارد. انتخاب سطح ولتاژ مناسب در طراحی شبکه انتقال برق به عواملی مانند فاصله، نوع مصرف، و هزینه‌های عملیاتی بستگی دارد. این انتخاب تأثیر مستقیمی بر بهره‌وری، ایمنی و پایداری شبکه دارد.

برای استعلام قیمت و سفارش اختصاصی تابلو برق سه فاز با ما تماس بگیرین.

سطح ولتاژ در شبکه انتقال  بر طراحی تجهیزات، نوع کابل‌ها، و ساختار پست‌ها تأثیر می‌گذارد. هرچه ولتاژ بالاتر باشد، تجهیزات باید مقاوم‌تر و ایمن‌تر باشند. همچنین، افزایش ولتاژ باعث کاهش جریان و در نتیجه کاهش تلفات انرژی می‌شود. در طراحی شبکه انتقال برق، مهندسان باید تعادل بین کارایی، هزینه و ایمنی را در نظر بگیرند. انتخاب صحیح سطح ولتاژ می‌تواند عملکرد شبکه را بهینه کرده و عمر مفید تجهیزات را افزایش دهد. این موضوع در پروژه‌های بزرگ و بین‌المللی اهمیت دوچندان دارد.

 شبکه انتقال برق AC و DC

شبکه انتقال برق می‌تواند بر اساس نوع جریان به دو دسته AC (جریان متناوب) و DC (جریان مستقیم) تقسیم شود. جریان AC رایج‌ترین نوع در شبکه‌های برق است و به دلیل قابلیت تغییر ولتاژ با ترانسفورماتور، در فواصل طولانی استفاده می‌شود. در مقابل، جریان DC برای انتقال برق در پروژه‌های خاص مانند اتصال شبکه‌های مختلف یا انتقال انرژی‌های تجدیدپذیر کاربرد دارد. انتخاب بین AC و DC در طراحی شبکه انتقال برق به عوامل فنی، اقتصادی و محیطی بستگی دارد. شناخت تفاوت‌های این دو نوع جریان برای مهندسان برق ضروری است.

شبکه انتقال برق AC به دلیل ساختار ساده‌تر و هزینه پایین‌تر، در بیشتر کشورها به عنوان استاندارد اصلی استفاده می‌شود. این نوع شبکه قابلیت اتصال به شبکه‌های توزیع مختلف را دارد و انعطاف‌پذیری بالایی در مدیریت بار ارائه می‌دهد. با این حال، در فواصل بسیار طولانی، تلفات انرژی در شبکه AC بیشتر است. در چنین مواردی، استفاده از شبکه انتقال DC می‌تواند گزینه بهتری باشد. DC به دلیل جریان یکنواخت، تلفات کمتری دارد و در پروژه‌های بین‌المللی مانند اتصال شبکه‌های برق اروپا و آفریقا مورد استفاده قرار گرفته است.

فناوری‌های جدید مانند HVDC (High Voltage Direct Current) امکان انتقال برق با ولتاژ بالا و تلفات کم را فراهم کرده‌اند. این فناوری در پروژه‌های انرژی‌های تجدیدپذیر مانند مزارع بادی دریایی نیز کاربرد دارد. با پیشرفت تکنولوژی، شبکه انتقال برق DC به عنوان گزینه‌ای قابل رقابت با AC مطرح شده است. انتخاب نوع جریان در طراحی شبکه انتقال برق باید بر اساس نیاز پروژه، فاصله انتقال، نوع بار مصرفی و هزینه‌های عملیاتی انجام شود. آینده شبکه‌های برق به سمت ترکیب هوشمندانه AC و DC حرکت می‌کند.

 چالش‌های فنی و زیست‌محیطی

شبکه انتقال  با چالش‌های فنی متعددی مواجه است که مهم‌ترین آن‌ها تلفات انرژی در طول مسیر انتقال است. هرچه فاصله بیشتر باشد، بخشی از انرژی به صورت گرما از دست می‌رود. طراحی بهینه، استفاده از مواد رسانای با کیفیت و انتخاب سطح ولتاژ مناسب می‌تواند این تلفات را کاهش دهد. همچنین، پایداری شبکه انتقال برق در برابر نوسانات بار، خرابی تجهیزات و حوادث طبیعی از دیگر چالش‌های فنی است. استفاده از سیستم‌های مانیتورینگ و کنترل هوشمند می‌تواند به مدیریت بهتر این چالش‌ها کمک کند.

از منظر زیست‌محیطی، شبکه انتقال  می‌تواند تأثیراتی بر منظر شهری، حیات‌وحش و منابع طبیعی داشته باشد. خطوط هوایی ممکن است باعث تخریب زیستگاه‌های طبیعی یا ایجاد آلودگی بصری شوند. همچنین، ساخت پست‌های برق و کابل‌کشی در مناطق حساس نیازمند مطالعات زیست‌محیطی دقیق است. در طراحی شبکه  برق باید تلاش شود تا کمترین آسیب به محیط‌زیست وارد شود. استفاده از خطوط زمینی یا زیرآبی در مناطق حساس، یکی از راهکارهای کاهش این تأثیرات است.

برای کاهش چالش‌های فنی و زیست‌محیطی، باید از فناوری‌های نوین و رویکردهای پایدار در طراحی شبکه انتقال ب استفاده کرد. استفاده از کابل‌های فوق‌رسانا، سیستم‌های کنترل هوشمند، و مواد سازگار با محیط‌زیست می‌تواند عملکرد شبکه را بهبود بخشد. همچنین، مشارکت جوامع محلی در تصمیم‌گیری و اجرای پروژه‌ها می‌تواند به کاهش مقاومت اجتماعی و افزایش پذیرش عمومی کمک کند. شبکه انتقال برق باید نه‌تنها کارآمد، بلکه مسئولانه و پایدار طراحی شود تا در بلندمدت پاسخگوی نیازهای جامعه باشد.
