تابلو برق داخلی چیست؛ بررسی تخصصی اجزا، استانداردها و نکات مهندسی
درک صحیح مفهوم تابلو برق داخلی چیست، زمانی اهمیت بیشتری پیدا میکند که بدانیم این تابلوها یکی از مهمترین بخشهای زیرساخت انرژی در هر سازه محسوب میشوند. تابلو برق داخلی نهتنها باعث افزایش ایمنی میشود بلکه به مدیریت انرژی، کاهش هزینهها، بهبود عملکرد تجهیزات و جلوگیری از خسارات ناشی از اضافهبار یا اتصال کوتاه کمک میکند. این سیستمها برخلاف ظاهر سادهشان، دارای طراحی دقیق مهندسی و استانداردهای خاصی هستند تا در برابر عوامل محیطی، نوسانات ولتاژ و خطرات احتمالی مقاومت لازم را داشته باشند.
کاربرد تابلو برق داخلی چیست
کاربردهای تابلو برق داخلی بسیار گسترده است. این نوع تابلوها در هر جایی که مصرف برق وجود داشته باشد قابل استفادهاند. از جمله مهمترین کاربردها میتوان به کنترل مصرف برق در ساختمانهای مسکونی، تنظیم و توزیع انرژی در محیطهای اداری، مدیریت برق در کارگاهها، کارخانهها و خطوط تولید اشاره کرد. تابلو برق داخلی برای نگهداری و مراقبت از تجهیزات الکتریکی نیز ضروری است، زیرا با نصب کلیدهای حفاظتی مانند فیوزها، کلیدهای مینیاتوری و محافظ جان از بروز خطرات احتمالی جلوگیری میکند.
برای صحبت با کارشناسان ما در زمینه تابلو برق تکفاز با ما تماس بگیرین.
اهمیت شناخت تابلو برق داخلی
شناخت تابلو برق داخلی چیست به مهندسان، تکنسینها و حتی صاحبان ساختمانها کمک میکند تا بتوانند بهترین نوع تابلو را انتخاب کرده و آن را بهصورت اصولی نصب کنند. این شناخت باعث میشود سیستم برقرسانی هم از نظر ایمنی و هم از نظر طول عمر تجهیزات عملکرد مطلوبی داشته باشد. علاوه بر این، آشنایی با اجزا و عملکرد تابلو برق داخلی به کاربران کمک میکند تا در مواقع اضطراری بتوانند وضعیت را کنترل کرده و از خطرات احتمالی مانند آتشسوزی یا خرابی تجهیزات جلوگیری کنند.
انواع تابلو برق داخلی
وقتی درباره انواع تابلو برق صحبت میکنیم، دستهبندیهای مختلفی وجود دارد. این دستهبندیها براساس نوع کاربری، نوع تجهیزات داخلی، میزان ولتاژ، نوع نصب و حتی جنس بدنه انجام میشود. معمولترین انواع تابلو برق داخلی شامل تابلوهای توزیع، تابلوهای کنترل، تابلوهای فرمان، تابلوهای بانک خازنی، تابلوهای روشنایی و تابلوهای صنعتی است. هر یک از این موارد دارای ویژگیها و ساختار مخصوص به خود هستند و بر اساس نیاز پروژه طراحی و نصب میشوند.
تابلو برق توزیع داخلی چیست
تابلو برق توزیع داخلی یکی از پرکاربردترین انواع تابلوهاست. این تابلو وظیفه تقسیم برق ورودی اصلی به خطوط مختلف را بر عهده دارد و معمولاً کلیدهای اصلی، کلیدهای مینیاتوری و فیوزهای محافظ در آن نصب میشود. این نوع تابلو در ساختمانهای مسکونی، مدارس، بیمارستانها، فروشگاهها و بسیاری از محیطهای تجاری استفاده میشود.
تابلو برق فرمان داخلی چیست
تابلو برق فرمان داخلی در سیستمهایی استفاده میشود که نیاز به کنترل تجهیزات مختلف دارند. این نوع تابلو در خطوط تولید، سیستمهای تهویه، آسانسورها، پمپها و دستگاههای صنعتی کاربرد زیادی دارد. درون این تابلوها تجهیزاتی مانند رله، کنتاکتور، تایمر و PLC نصب میشود تا سیستم بتواند عملکرد دقیق و هماهنگ داشته باشد.
برای صحبت با کارشناسان ما در زمینه تابلو برق سلولی با ما تماس بگیرین.
تابلو برق بانک خازنی داخلی چیست
تابلو برق بانک خازنی داخلی برای اصلاح ضریب توان و افزایش راندمان شبکه استفاده میشود. در بسیاری از واحدهای صنعتی به دلیل مصرف زیاد موتور و تجهیزات الکتریکی، ضریب توان کاهش مییابد و این موضوع باعث افزایش مصرف برق و جریمههای انرژی میشود. تابلو بانک خازنی با ایجاد ظرفیت خازنی مناسب، باعث بهبود ضریب توان و کاهش هزینه مصرف انرژی میشود.
اجزای تابلو برق داخلی چیست

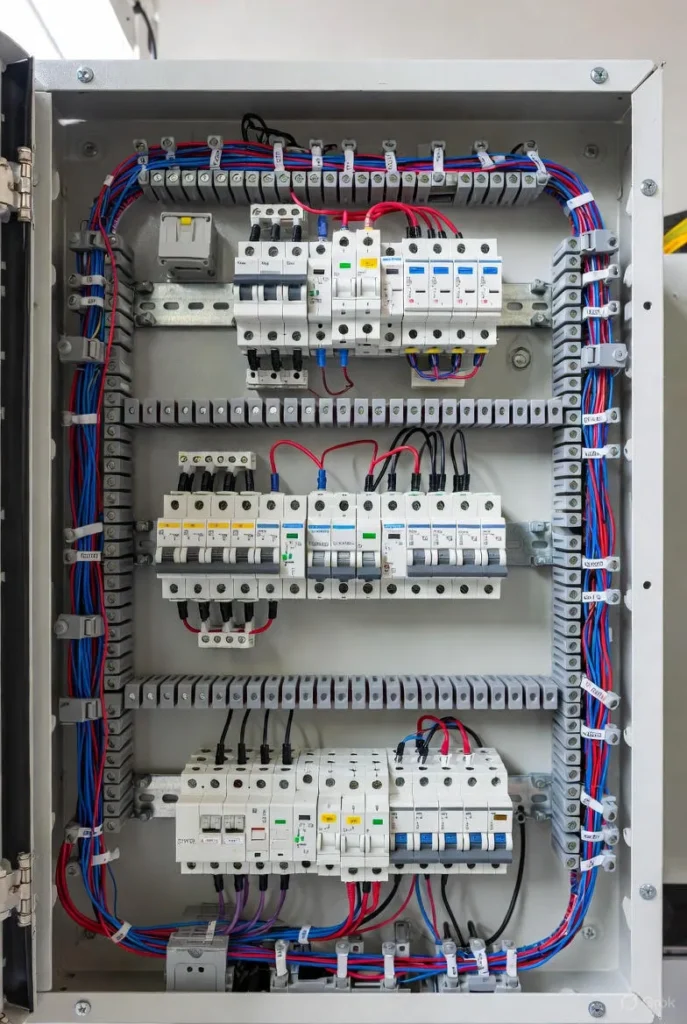

برای پاسخ دقیق به این پرسش که اجزای تابلو برق داخلی چیست، باید بدانیم که هر تابلو برق شامل سه بخش اصلی است: بدنه تابلو، تجهیزات الکتریکی و تجهیزات جانبی. بدنه تابلو معمولاً از فلز، استیل یا پلیکربنات ساخته میشود و دارای درجه حفاظت IP برای جلوگیری از نفوذ گرد و غبار یا رطوبت است. تجهیزات داخلی شامل کلیدها، فیوزها، ترمینالها، کنتاکتورها، رلهها، سیمها و شینهها هستند. تجهیزات جانبی نیز مانند سیستم تهویه، لامپ سیگنال، قفل و دستگیره باعث افزایش کارایی تابلو میشوند.
بدنه تابلو برق داخلی چیست
بدنه تابلو برق همان قسمتی است که تجهیزات داخل آن نصب شده و از آنها در برابر آسیبهای خارجی محافظت میکند. این بدنه باید مقاوم، ضد زنگ، عایق و مطابق استاندارد باشد. در برخی محیطها مانند کارخانهها یا محیطهای مرطوب، استفاده از بدنههای ضد آب یا ضد ضربه ضروری است.
تجهیزات حفاظتی داخل تابلو برق داخلی
تجهیزات حفاظتی شامل کلیدهای مینیاتوری، فیوزهای حرارتی، محافظ جان، کلیدهای اتوماتیک و سایر تجهیزات قطعکننده است که وظیفه دارند در صورت بروز خطر، جریان برق را قطع کنند. وجود این تجهیزات در تابلو برق داخلی برای جلوگیری از خسارات مالی و جانی ضروری است.
برای صحبت با کارشناسان ما در زمینه تابلو برق سه فاز با ما تماس بگیرین.
نحوه نصب تابلو برق داخلی
نصب تابلو برق داخلی باید کاملاً براساس اصول و استانداردهای الکتریکی انجام شود. اولین مرحله انتخاب محل مناسب برای نصب تابلو است. این محل باید در نقطهای قرار بگیرد که دسترسی به آن آسان باشد و خطرات محیطی مانند رطوبت یا ضربه آن را تهدید نکند. سپس تابلو باید توسط تکنسین متخصص نصب، سیمکشی و تست شود. استفاده از کابل مناسب، نصب صحیح تجهیزات حفاظتی و رعایت اصول ارتینگ از مهمترین نکات در نصب تابلو برق داخلی است.
نکات ایمنی نصب تابلو برق داخلی
سرعت در نصب تابلو برق هرگز نباید جایگزین ایمنی شود. تکنسین باید از دستکش عایق، ابزار استاندارد و دستورالعملهای حفاظتی استفاده کند. برقدار بودن شبکه هنگام نصب تابلو ممنوع است و حتماً باید برق ورودی قطع شود. همچنین تابلو باید دارای برچسبهای هشدار و شمارهگذاری دقیق باشد تا در هنگام تعمیر و نگهداری مشکلی به وجود نیاید.
مزایای استفاده از تابلو برق داخلی
استفاده از تابلو برق داخلی مزایای فراوانی دارد. این تابلو باعث حفاظت از تجهیزات و مصرفکنندگان میشود، عمر دستگاههای الکتریکی را افزایش میدهد، مصرف برق را کنترل میکند و از خطرات احتمالی جلوگیری میکند. همچنین تابلو برق داخلی به بهینهسازی مصرف انرژی و مدیریت بهتر بارهای الکتریکی کمک میکند.
صرفهجویی انرژی با تابلو برق داخلی
تابلو برق داخلی با امکان نصب تجهیزات اندازهگیری و کنترل میتواند به کاهش مصرف انرژی کمک کند. سیستم بانک خازنی، اندازهگیری دقیق جریان و ولتاژ، و کنترل مصرفکنندهها همگی باعث کاهش هزینههای مصرف برق میشوند.
جدول معرفی مهمترین ویژگیهای تابلو برق داخلی
| ویژگی | توضیحات |
| نوع کاربرد | صنعتی، مسکونی، تجاری، اداری |
| جنس بدنه | فلزی، استیل، پلیکربنات |
| تجهیزات داخلی | فیوز، کلید مینیاتوری، کنتاکتور، رله، شینه |
| نوع نصب | روکار، توکار، ایستاده |
| سیستم حفاظتی | محافظ جان، MCB، MCCB |
| درجه حفاظت IP | مقاومت در برابر رطوبت و گرد و غبار |
برای صحبت با کارشناسان ما در زمینه تابلو برق سنجش با ما تماس بگیرین.
تعمیر و نگهداری تابلو برق داخلی
نگهداری منظم تابلو برق، از خاموشیهای ناگهانی و خطرات احتمالی جلوگیری میکند. تکنسینها باید تابلو را بررسی کنند، پیچها را محکم کنند، شینهها را تمیز کنند، فیوزهای سوخته را تعویض کنند و از سلامت تجهیزات اطمینان حاصل کنند. این کار باعث افزایش عمر تابلو و تجهیزات متصل به آن میشود.
اهمیت تست دورهای تابلو برق داخلی
تست دورهای شامل اندازهگیری جریان، ولتاژ، مقاومت عایقی و عملکرد تجهیزات حفاظتی است. این تستها کمک میکنند مشکلات احتمالی پیش از وقوع تشخیص داده شوند و از خاموشیهای ناخواسته جلوگیری شود.
نکات تخصصی و پیشرفته درباره تابلو برق داخلی
تابلو برق داخلی در نگاه تخصصی تنها یک محفظه برای قرارگیری تجهیزات الکتریکی نیست، بلکه به عنوان یک سیستم مدیریت هوشمند انرژی عمل میکند و نقش اساسی در تحلیل، کنترل و پایداری شبکه دارد. در ساختارهای جدید، تابلو برق داخلی امکان پایش لحظهای جریان، ولتاژ، بار، دما و ضریب توان را فراهم کرده و به دلیل قابلیت نظارت مستمر، عملکرد ایمنتر و اقتصادیتری ارائه میدهد. این ویژگیها باعث میشود تابلو برق در پروژههای بزرگ، ساختمانهای هوشمند و صنایع پیشرفته نقشی فراتر از توزیع برق داشته باشد و به عنوان یک واحد تحلیل و کنترل شناخته شود.
برای صحبت با کارشناسان ما در زمینه تابلو برق cnc با ما تماس بگیرین.
در طراحی تخصصی تابلو برق داخلی، توجه به کلاس حفاظتی و انتخاب بدنه مناسب مطابق شرایط محیطی اهمیت زیادی دارد. محیطهایی که دارای گرد و غبار، رطوبت یا ارتعاشات شدید هستند به تابلوهایی با درجه حفاظت بالاتر مانند IP54 و IP55 نیاز دارند. علاوه بر این، طراحی اصولی مسیر جریان هوا، جلوگیری از تجمع حرارت روی تجهیزات و استفاده از سیستم تهویه دقیق از نکات مهم مهندسی محسوب میشود. اجرای صحیح این موارد باعث افزایش طول عمر تجهیزات، کاهش احتمال خطا و تضمین عملکرد پایدار تابلو در طولانیمدت خواهد شد.
استانداردهای بینالمللی مانند IEC، VDE و NEMA در طراحی تابلو برق داخلی، معیارهای مهمی مانند فاصله عایقی، تحمل جریان، ساختار شینهها، مقاومت حرارتی و کیفیت تجهیزات را مشخص میکنند. رعایت این استانداردها موجب افزایش ایمنی و سازگاری تابلو با شرایط عملیاتی میشود. همچنین اجرای سیستم ارتینگ دقیق یکی از مهمترین مراحل حفاظتی در تابلو برق داخلی است. ارت صحیح از ایجاد شوک الکتریکی، آسیبهای ناشی از اتصال کوتاه و بارهای الکتریکی ناخواسته جلوگیری میکند و در پایداری شبکه نقش حیاتی دارد.
حرکت صنعت برق به سمت دیجیتالیشدن باعث شده تابلو برق داخلی در آینده نزدیک تبدیل به یک واحد کاملاً هوشمند شود. تجهیزاتی مانند ماژولهای اندازهگیری دیجیتال، سیستمهای مانیتورینگ تحت شبکه، ارتباطات Modbus یا Ethernet و سنسورهای تحلیلی باعث شدهاند تابلو علاوه بر مدیریت بار، قابلیت تحلیل داده، هشداردهی لحظهای و بهینهسازی مصرف انرژی را نیز داشته باشد. این تحول نهتنها امنیت و بازدهی سیستم را افزایش میدهد، بلکه هزینههای مصرف و نگهداری را نیز به طور قابلتوجهی کاهش میدهد.
در این مقاله به صورت جامع توضیح داده شد که تابلو برق داخلی چیست و چرا وجود آن در هر ساختمان، پروژه صنعتی یا محیط تجاری ضروری است. تابلو برق داخلی علاوه بر کنترل و توزیع برق، نقش مهمی در حفاظت از تجهیزات و مصرفکنندگان دارد. شناخت انواع تابلو، اجزا، نحوه نصب، نکات ایمنی و مزایای آن به شما کمک میکند تا در پروژههای مختلف بهترین انتخاب را داشته باشید. هر چه تابلو برق داخلی استانداردتر، با تجهیزات باکیفیتتر و نصب اصولیتر باشد، عملکرد سیستم الکتریکی نیز پایدارتر، ایمنتر و اقتصادیتر خواهد بود.
