تابلو برق یکی از مهمترین اجزای هر سیستم الکتریکی به شمار میرود که نقش حیاتی در توزیع برق ایفا میکند. این تجهیز، که به طور گسترده در صنایع مختلف استفاده میشود، امکان کنترل و حفاظت از دستگاههای برقی را فراهم میآورد.

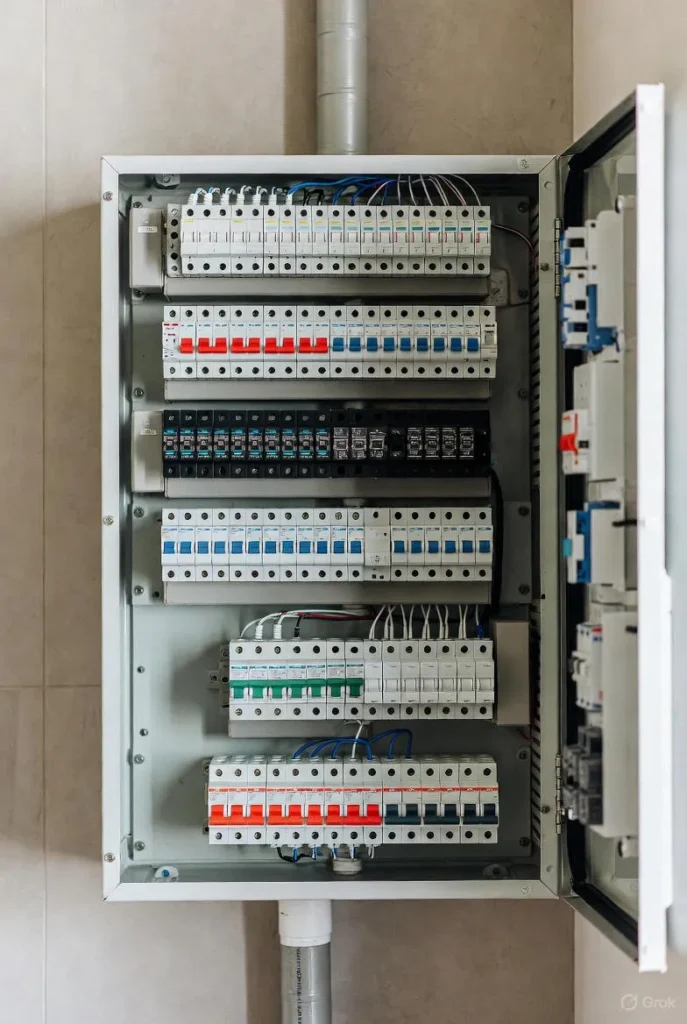

تجهیزات و قطعات تابلو برق: راهنمای جامع برای انتخاب و نصب
تابلو برق به مجموعهای از قطعات و تجهیزات مختلف نیاز دارد که هر یک وظایف خاصی را در جهت حفظ کارایی و ایمنی سیستمهای الکتریکی انجام میدهند. در این مقاله، به بررسی اجزای مختلف تابلو برق و انواع قطعات آن خواهیم پرداخت تا کاربران بتوانند با این تجهیزات آشنا شوند.
انواع تابلو برق
تابلوهای برق به طور کلی در دو دسته اصلی تقسیمبندی میشوند: تابلوهای برق فشار ضعیف و تابلوهای برق فشار متوسط و بالا. در هر دسته، تجهیزات و قطعات مختلفی برای اهداف خاصی به کار میروند که در ادامه به آنها پرداخته خواهد شد.
تابلو برق فشار ضعیف
تابلوهای برق فشار ضعیف در سیستمهای توزیع برق استفاده میشوند و معمولا ولتاژهای زیر ۱۰۰۰ ولت را مدیریت میکنند. این تابلوها بیشتر در منازل، کارگاهها و صنعتهای کوچک به کار میروند. قطعاتی که در تابلو برق فشار ضعیف استفاده میشوند عبارتند از: فیوزها، کلیدهای اتوماتیک، کنتاکتورها، رلهها و شاسیها.
تابلو برق فشار متوسط و بالا
تابلوهای برق فشار متوسط و بالا برای مدیریت ولتاژهای بالاتر از ۱۰۰۰ ولت طراحی شدهاند و معمولا در صنایع بزرگ و پستهای برق مورد استفاده قرار میگیرند. این تابلوها علاوه بر قطعات مشابه تابلوهای فشار ضعیف، ممکن است شامل ترانسفورماتورها و سوئیچها با قابلیت قطع و وصل ولتاژ بالا نیز باشند.
برای صحبت با کارشناسان ما در زمینه پایه فلزی چراغ راهنمایی با ما تماس بگیرید
قطعات اصلی تابلو برق
تابلو برق از قطعات متعددی تشکیل شده است که هر یک وظیفه خاصی را انجام میدهند. در این قسمت به بررسی مهمترین قطعات تابلو برق خواهیم پرداخت:
فیوزها
فیوزها یکی از قطعات حفاظتی تابلو برق هستند که در برابر جریانهای اضافی یا اتصال کوتاه، سیستم را محافظت میکنند. این قطعه با ذوب شدن سیم داخلی خود، مدار را قطع کرده و از آسیب رسیدن به تجهیزات جلوگیری میکند.
کلیدهای اتوماتیک
کلیدهای اتوماتیک نقش مهمی در کنترل جریان برق دارند و در صورت بروز اضافه بار یا اتصال کوتاه، به طور خودکار مدار را قطع میکنند. این کلیدها قابلیت تنظیم و تنظیم مجدد دارند و در بیشتر تابلوهای برق فشار ضعیف و متوسط استفاده میشوند.
کنتاکتورها
کنتاکتورها برای قطع و وصل کردن مدارهای الکتریکی به کار میروند. این قطعات در تابلوهای برق صنعتی و اتوماسیونهای صنعتی استفاده میشوند و میتوانند به صورت خودکار عملیاتهای مختلف را انجام دهند.
برای صحبت با کارشناسان ما در زمینه پایه فلزی تابلو ترافیکی با ما تماس بگیرید
رلهها
رلهها به منظور کنترل مدارها و حفاظت از سیستمها در برابر جریانهای غیر عادی استفاده میشوند. این قطعات میتوانند در پاسخ به تغییرات ولتاژ، جریان و یا دما، مدار را قطع یا وصل کنند.
شاسیها و دستگیرهها
شاسیها و دستگیرهها به منظور کنترل دستی در تابلو برق استفاده میشوند. این قطعات برای قطع و وصل کردن مدارها توسط اپراتور به کار میروند و در موقعیتهای اضطراری کاربرد دارند.
روشهای نصب و نگهداری تابلو برق
برای اطمینان از عملکرد صحیح تابلو برق، نصب و نگهداری آن باید طبق استانداردهای مشخص صورت گیرد. در این بخش، روشهای نصب و نگهداری تابلو برق به تفصیل بررسی خواهد شد:
نصب تابلو برق
نصب تابلو برق باید در مکانی خشک و خنک انجام شود تا از تماس با رطوبت و گرد و غبار جلوگیری شود. همچنین تابلو باید به نحوی نصب گردد که دسترسی به قطعات داخلی آن آسان باشد. نصب تابلو در ارتفاع مناسب نیز از اهمیت بالایی برخوردار است تا اپراتور بتواند به راحتی با آن کار کند.
نگهداری و تعمیرات تابلو برق
نگهداری و تعمیرات تابلو برق شامل تمیز کردن قطعات، بررسی عملکرد تجهیزات و تعویض قطعات فرسوده میشود. به طور منظم باید وضعیت فیوزها، کلیدها و رلهها مورد بررسی قرار گیرد تا از بروز هر گونه خرابی یا مشکل جلوگیری شود.
استفاده از تابلو برق در صنایع مختلف
تابلو برق در صنایع مختلف کاربردهای زیادی دارد. از جمله صنایع بزرگ که نیاز به تابلو برقهای پیچیده و فشار بالا دارند میتوان به صنعت نفت، گاز، پتروشیمی و صنایع تولیدی اشاره کرد. در این صنایع، تابلو برقها برای توزیع و کنترل برق به دستگاهها و ماشینآلات مختلف استفاده میشوند. همچنین در بخشهای خدماتی مانند بیمارستانها، برجها و سیستمهای حمل و نقل نیز تابلوهای برق به کار میروند.
برای صحبت با کارشناسان ما در زمینه پایه تیر فلزی لوله ای با ما تماس بگیرید
تابلو برق در صنعت نفت و گاز
در صنعت نفت و گاز، تابلوهای برق برای توزیع برق به تجهیزات مختلف و همچنین کنترل پمپها و دستگاههای کمپرسور مورد استفاده قرار میگیرند. این تابلوها باید دارای استانداردهای ایمنی بسیار بالا باشند تا در محیطهای خطرناک، عملکرد صحیح خود را حفظ کنند.
تابلو برق در صنایع تولیدی
در صنایع تولیدی، تابلو برق به عنوان یک ابزار ضروری برای کنترل و نظارت بر فرآیندهای تولید و تجهیزات ماشینآلات استفاده میشود. این تابلوها میتوانند به صورت خودکار، تمامی عملیاتهای تولید را از طریق سیستمهای اتوماسیون صنعتی انجام دهند.
جدول مقایسه انواع تابلو برق
| نوع تابلو برق | ولتاژ | کاربرد |
|---|---|---|
| فشار ضعیف | زیر ۱۰۰۰ ولت | منازل، کارگاهها، صنایع کوچک |
| فشار متوسط | ۱۰۰۰ تا ۳۶ کیلوولت | صنایع بزرگ، پستهای برق |
| فشار بالا | بالای ۳۶ کیلوولت | پستهای انتقال برق، نیروگاهها |
برای صحبت با کارشناسان ما در زمینه با پایه تیر برق فلزی ما تماس بگیرید
تجهیزات و قطعات پیشرفته تابلو برق
در تابلو برقهای مدرن، علاوه بر قطعات و تجهیزات پایهای که در بخشهای قبلی توضیح داده شد، از تجهیزات پیشرفتهتری نیز استفاده میشود که به بهبود عملکرد، امنیت و کارایی تابلو کمک میکنند. این تجهیزات جدید، شامل سیستمهای مانیتورینگ و نظارت، سنسورها، مدارهای حفاظتی دیجیتال و کنترلکنندههای پیشرفته است که در این بخش به تفصیل به آنها پرداخته میشود.
سیستمهای مانیتورینگ و نظارت
در تابلو برقهای صنعتی پیشرفته، سیستمهای مانیتورینگ و نظارت به منظور بررسی عملکرد تابلو و تجهیزات متصل به آن مورد استفاده قرار میگیرند. این سیستمها میتوانند پارامترهایی همچون ولتاژ، جریان، دما، و وضعیت قطعات مختلف تابلو را به صورت لحظهای بررسی کرده و اطلاعات را به اپراتور ارائه دهند. این اطلاعات میتوانند به صورت آنلاین به سیستمهای مرکزی ارسال شوند تا نظارت دقیقتری بر شرایط عملکرد تابلو برق انجام شود.
سنسورهای دما و رطوبت
یکی از اجزای ضروری تابلو برقهای پیشرفته، سنسورهای دما و رطوبت هستند که به منظور پیشگیری از مشکلات ناشی از تغییرات محیطی به کار میروند. این سنسورها میتوانند به صورت خودکار تابلو را خاموش کنند یا هشدارهای لازم را برای اپراتور ارسال نمایند. استفاده از این سنسورها باعث میشود تا تابلو برق در شرایط بهینه کار کند و از بروز مشکلاتی نظیر خرابی قطعات به دلیل تغییرات دما و رطوبت جلوگیری شود.
مدارهای حفاظتی دیجیتال
در تابلو برقهای مدرن، از مدارهای حفاظتی دیجیتال برای بررسی دقیقتر وضعیت برقرسانی استفاده میشود. این مدارها میتوانند به صورت اتوماتیک خطاهای سیستم را شناسایی کرده و در صورت وقوع مشکلاتی مانند اتصال کوتاه یا اضافهبار، به سرعت سیستم را قطع کنند. از آنجا که این مدارها به صورت دیجیتال عمل میکنند، قابلیت تنظیم دقیقتری دارند و میتوانند به صورت هوشمند وضعیت تابلو برق را کنترل کنند.
برای صحبت با کارشناسان ما در زمینه پایه تیر برق بتنی با ما تماس بگیرید
کنترلکنندههای هوشمند
کنترلکنندههای هوشمند به عنوان مغز تابلو برقهای مدرن شناخته میشوند. این کنترلکنندهها قادر به انجام عملیات پیچیدهای نظیر برنامهریزی و تنظیم خودکار عملکرد سیستمهای برقی هستند. آنها میتوانند در شرایط مختلف مانند تغییرات بار و ولتاژ، تنظیمات بهینهای برای تجهیزات تابلو برق ارائه دهند و در نتیجه به طول عمر بیشتر دستگاهها و کاهش هزینههای نگهداری کمک کنند.
تفاوت تابلو برقهای صنعتی با تابلو برقهای خانگی
تابلو برقهای صنعتی و خانگی از نظر طراحی، عملکرد، و نیازمندیهای فنی تفاوتهای زیادی دارند. در این بخش به مقایسه این دو نوع تابلو برق پرداخته و ویژگیهای اصلی هر یک را بررسی خواهیم کرد.
تابلو برقهای صنعتی
تابلو برقهای صنعتی به طور معمول برای مدیریت و توزیع برق در کارخانجات، پستهای برق، صنایع بزرگ و سیستمهای توزیع برق با ولتاژهای بالا طراحی میشوند. این تابلوها دارای تجهیزات حفاظتی قویتر و قطعاتی با دوام بیشتر هستند تا در برابر شرایط سخت محیطی و بارهای الکتریکی زیاد مقاومت کنند. علاوه بر این، تابلوهای صنعتی معمولاً از سیستمهای پیشرفتهتری برای نظارت و کنترل استفاده میکنند که قادر به مدیریت شرایط پیچیده و تغییرات ناگهانی در سیستم برقرسانی هستند.
تابلو برقهای خانگی
تابلو برقهای خانگی به طور معمول برای توزیع برق در منازل و ساختمانهای مسکونی طراحی میشوند و به ولتاژهای پایینتر و بارهای کمتر نیاز دارند. این تابلوها سادهتر از تابلوهای صنعتی هستند و از قطعات استانداردی استفاده میکنند که برای مصارف خانگی مناسب هستند. همچنین، تابلو برقهای خانگی اغلب شامل فیوزها و کلیدهای اتوماتیک میشوند که به صورت دستی یا خودکار از بروز مشکلاتی مانند اضافهبار جلوگیری میکنند.
استانداردها و دستورالعملهای طراحی تابلو برق
برای طراحی و ساخت تابلو برق، نیاز است تا به استانداردها و دستورالعملهای خاصی توجه شود. این استانداردها به منظور تأمین ایمنی، عملکرد بهینه و تضمین کیفیت تابلو برقها تدوین شدهاند و شامل بخشهای مختلفی از جمله ایمنی افراد، حفاظت در برابر آتشسوزی و محافظت در برابر صدمات الکتریکی هستند. در ادامه برخی از مهمترین استانداردهای طراحی تابلو برق را بررسی خواهیم کرد.
برای صحبت با کارشناسان ما در زمینه تابلو برق فلزی با ما تماس بگیرید
استاندارد IEC 61439
استاندارد IEC 61439 یکی از مهمترین استانداردهای بینالمللی برای طراحی تابلو برقهای فشار ضعیف است که دستورالعملهایی برای نحوه طراحی، ساخت، و آزمایش تابلو برقها ارائه میدهد. این استاندارد شامل مواردی همچون انتخاب مواد، ساختار مکانیکی، حفاظت در برابر خطرات الکتریکی و شرایط محیطی است که باید در طراحی تابلو رعایت شود.
استاندارد UL 508A
استاندارد UL 508A مربوط به تابلوهای برق صنعتی است و در ایالات متحده برای تأمین ایمنی و عملکرد صحیح تابلوهای برق استفاده میشود. این استاندارد شامل الزامات فنی و ایمنی برای اجزای تابلو برق، نصب صحیح، و استفاده از مواد مناسب است تا از خطرات ناشی از اتصال کوتاه، آتشسوزی و سایر مشکلات جلوگیری شود.
استاندارد EN 60439
استاندارد EN 60439 که به استانداردهای اروپا برای تابلوهای برق مربوط میشود، از دیگر استانداردهای مهم در طراحی تابلو برقها است. این استاندارد بر ویژگیهایی نظیر حفاظت در برابر برقگرفتگی، شرایط ایمنی در زمان تعمیرات و نگهداری، و همچنین قابلیت عملکرد تابلو در برابر شرایط مختلف محیطی تأکید دارد.
عوامل مؤثر در انتخاب تابلو برق مناسب
برای انتخاب تابلو برق مناسب برای یک پروژه، عوامل متعددی باید در نظر گرفته شوند. این عوامل شامل نوع بار، ویژگیهای سیستم برقرسانی، شرایط محیطی و الزامات ایمنی است. در ادامه به توضیح برخی از این عوامل میپردازیم.
برای صحبت با کارشناسان ما در زمینه گالوانیزه گرم با ما تماس بگیرید
نوع بار و کاربرد تابلو برق
نوع بار الکتریکی که تابلو برق باید آن را پشتیبانی کند، تأثیر زیادی در انتخاب تجهیزات و قطعات تابلو دارد. برای مثال، در سیستمهای روشنایی خانگی، تابلو برق به تجهیزات سادهتری نیاز دارد، در حالی که در سیستمهای صنعتی که شامل دستگاههای الکتریکی سنگین هستند، تابلو برق باید از تجهیزات پیشرفتهتری برخوردار باشد.
شرایط محیطی نصب تابلو برق
شرایط محیطی از جمله دما، رطوبت، گرد و غبار و یا خطرات شیمیایی میتواند تأثیر زیادی در انتخاب تابلو برق داشته باشد. برای محیطهای صنعتی با شرایط سخت، تابلوهای مقاوم به آب و گرد و غبار (IP65) و همچنین تابلوهای ضد انفجار انتخاب بهتری هستند.
الزامات ایمنی
ایمنی یکی از مهمترین عواملی است که باید در طراحی و انتخاب تابلو برق مورد توجه قرار گیرد. استفاده از قطعات حفاظتی مناسب مانند فیوزها، کلیدهای حفاظتی، رلهها و سیستمهای نظارتی میتواند از بروز حوادث و خسارات ناشی از مشکلات برق جلوگیری کند.
تابلو برق به عنوان یکی از اجزای حیاتی هر سیستم الکتریکی، نقش بسیار مهمی در تأمین امنیت و کارایی سیستمهای برقرسانی ایفا میکند. انتخاب تجهیزات و قطعات مناسب، رعایت استانداردهای طراحی و نگهداری دقیق تابلو برق میتواند عمر مفید این تجهیزات را افزایش دهد و از بروز مشکلات و خرابیهای غیرمنتظره جلوگیری کند. با توجه به پیشرفتهای تکنولوژی، تابلو برقهای مدرن روز به روز هوشمندتر و کارآمدتر میشوند و توانایی مدیریت شرایط پیچیدهتری را دارند.
این تجهیزات به واسطه قابلیتهای حفاظتی، کنترل اتوماتیک و کارایی بالا، در صنایع مختلف کاربرد گستردهای دارند. با شناخت درست از اجزای مختلف تابلو برق و رعایت اصول نصب و نگهداری آن، میتوان از بروز مشکلات در سیستمهای الکتریکی جلوگیری کرده و عمر مفید تجهیزات را افزایش داد.
