نام محصولات برج استادیومی جنس سازه ورق st37 استاندارد مطابق الزامات توانیر مسافت قابل حمل تمام استان های کشور ظرفیت تولید 4500 تن سابقه تولید 30 سال پوشش گالوانیزه گرم - رنگ پودری الکترواستاتیک خدمات پس از فروش دارد
برج استادیومی
تا حالا به روشنایی در اماکن بزرگ ورزشی فکر کردید؟ این پروژکتورهای بزرگ چگونه تولید می شوند؟ برای ایجاد روشنایی در محوطه های بزرگ مانند اماکن ورزشی، استادیوم ها از برج استادیومی که آن را دکل استادیومی یا برج نور یکطرفه هم می نامند، استفاده می شود. پایه فلزی این محصول مشابه پایه برج نور می باشد و تفاوت آن در زاویه قرار گرفتن پروژکتورها است. ضخامت ورق فولادی پایه های چندوجهی دکل استادیومی بر اساس ارتفاع برج استادیومی تعیین می شود. این پایه فلزی نیز مانند سایر محصولات فلزی مازیار صنعت در واحد پایه چراغ تولید می شود. و دارای پوشش گالوانیزه گرم می باشد. برای شناخت بیشتر این محصول در ادامه مطلب با ما همراه باشید.
پارامترهای مهم در تولید برج نور
- ارتفاع دکل استادیومی: 6-30 متر
- مواد اولیه: ورق فولاد
- پوشش: گالوانیزه گرم – رنگ پودری الکترواستاتیکی
- قیمت برج استادیومی: در ادامه توضیحات بیشتر در مورد قیمت را مشاهده کنید و یا در بخش قیمت دکل استادیومی می توانید استعلام کنید.
ساخت برج استادیومی

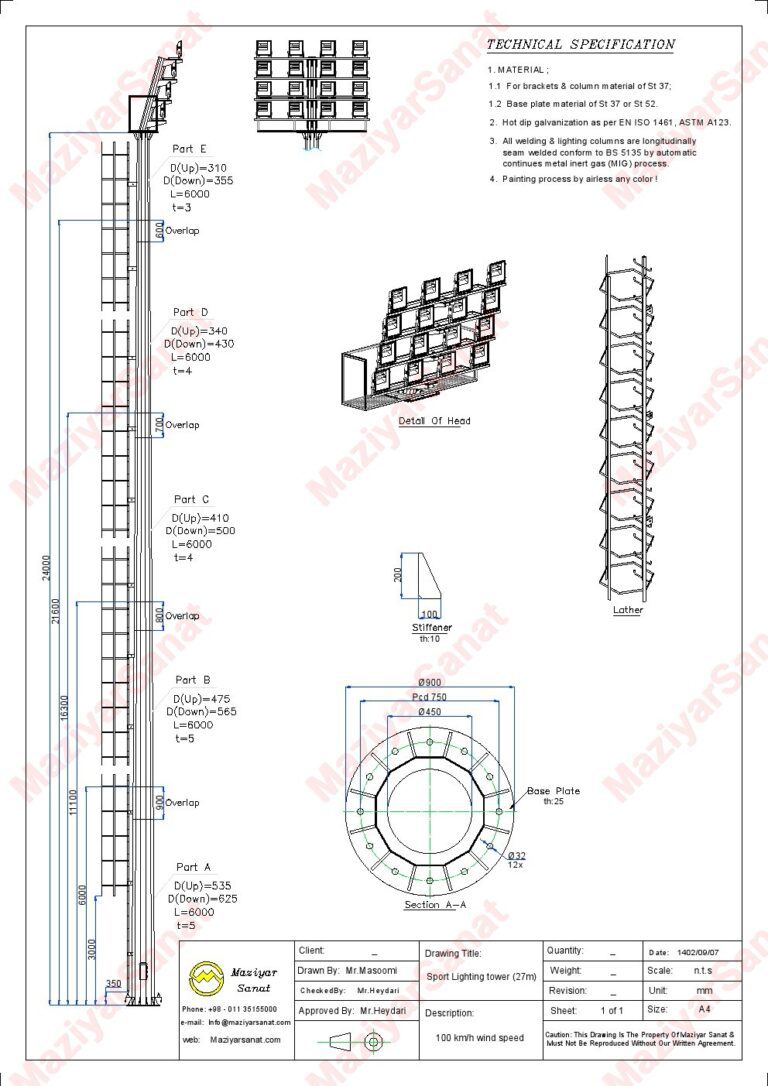

دکل یا برج استادیومی بصورت پایه های فلزی استاندارد چندوجهی طراحی و تولید می شوند. این پایه ها جهت نگهداری سبدی از پروژاکتورهای بزرگ طراحی می شوند. و برای ایجاد روشنایی یکطرفه در محوطه های وسیع مورد استفاده قرار می گیرد. از آنجایی که عمدتا در استادیوم های ورزشی از این نوع پایه های روشنایی استفاده می شود به آن ها برج روشنایی استادیومی نیز گفته می شود. این برج ها با ارتفاع متداول بین 6 تا 30 متر به صورت چند وجهی در واحد پایه چراغ فلزی مازیار صنعت تولید میگردند. و به منظور افزایش طول عمر، سطح خارجی و داخلی این برج ها توسط گالوانیزه گرم پوشش داده می شود.
پایه های چندوجهی ابتدا در ارتفاع شش متری طراحی و خم زنی می شوند و در نهایت قطعات آنها به صورت همپوشانی اصطکاکی مونتاژ می گردد. و برای تامین ایمنی سبد این برج ها توسط قفل ضد سقوط کنترل می گردد. مراحل تولید برج استادیومی مانند برج نور می باشد چراکه هردو محصول در ارتفاع و ضخامت های مشابه تولید می شوند. مهمترین تفاوت ایندو محصول در چیدمان پروژکتورها می باشد که در برج نور بصورت دایره ای با هدفت ایجاد روشنایی گسترده می باشد اما در برج استادیومی پروژکتورها با زاویه ای مشخص تنظیم می شوند تا در یک راستای مشخص روشنایی ایجاد کنند. در ادامه مراحل تولید ایندو محصول را بررسی می کنیم. با ما همراه باشید.
مراحل تولید برج استادیومی
- برش ورق پایه برج استادیومی که ورق فولادی st37 را با دستگاه گیوتین با طول 6 متر و ضخامت 20 میلیمتر انجام می شود. ضخامت ورق های فولادی بر اساس نقشه فنی و متناسب با ارتفاع سازه متفاوت است.
- خمکاری ورق پایه دکل استادیومی که در این مرحله ورق برش داده شده توسط دستگاه پرس بریک با طول 6 متر و ضخامت 10 میل شکل چندوجهی مورد نظر را می گیرد. در این محصول پایه ها را در ارتفاع 6 متری تولید می کنیم و در نهایت پایه ها را تا رسیدن به ارتفاع مورد نظر، بصورت اورلب یا فلنچ به یکدیگر متصل می کنیم.
- جوشکاری درز طولی که جهت اتصال کامل دو لبه پایه با دستگاه جوش زیرپوردی 500 آمپری انجام می شود.
- سوراخکاری برج استادیومی توسط دریل 40 میلیمتری انجام می شود. این سوراخکاری ها برای اتصال متعلقات می باشد.
- برش بیس پلیت بیس پلیت صفحه ضخیم مربعی شکل که در پایین پایه دکل نصب می شود که عمل اتصال پایه به فونداسیون پایه فلزی آن را انجام می دهد. و با استفاده از دستگاه سی ان سی هواگاز – پلاسما 200*600 سانتیمتری تولید می شود.
- سوراخ وسط بیس پلیت که با استفاده از دستگاه سی ان سی هواگاز – پلاسما 200*600 سانتیمتری تولید می شود. این سوراخ به منظور انتقال کابل های برق و سایر موارد به داخل برج ایجاد می شود.
- پانچ بیس پلیت برای اتصال بولت های فونداسیون به پایه برج انجام می شود.
- جوشکاری صفحه پلیت برای اتصال صفحه به پایه که با استفاده از دستگاه جوش میگ/مگ 500 آمپری انجام می شود.
- تابگیری پایه با استفاده از دستگاه پرس c فریم هیدرولیک 100 تن جهت برطرف کردن انحنای ایجاد شده در طول فرایند تولید انجام می شود.
- اورلب پایه که با استفاده از دستگاه اورلب زن هیدرولیک 100 تن جهت اتصال بخش های مختلف پایه انجام می شود.
- گالوانیزه گرم و یا رنگ آمیزی به منظور افزایش طول عمر پایه در برابر عوامل طبیعی به پایه ها اعمال می شوند
دکل استادیومی بر اساس سبد پروژکتور استفاده شده، به انواع مختلفی تقسیم می شود که در ادامه به آن می پردازیم. با ما همراه باشید.
انواع برج استادیومی
- دکل با سبد ثابت
- برج با سبد متحرک و هندل دستی
- دکل سبد متحرک و موتور الکتریکی
برج با سبد ثابت
برای برج های با سبد ثابت بر اساس سفارش مشتری می توان نردبان هایی برای دسترسی به سبد تعبیه کرد. همچنین می توان از جرثقیل برای تعمیر یا تعویض سبد برج استفاده کرد.
برج با سبد متحرك
متحرک بودن سبد یک مزیت عمده در برج های روشنایی استادیومی است. چرا که برای تعمیر و نگهداری پروژاکتورها نیازی به جرثقیل و صرف هزینه بالا یا نیاز به خطر و ریسک برای بالا رفتن از نردبان نیست. برای تعمیر در این نوع از دکل روشنایی استادیومی کافیست با ریموت کنترل به موتور فرمان جابجایی سبد را بدهیم.
قیمت برج روشنایی استادیومی
قیمت برج روشنایی استادیومی بر اساس ارتفاع برج، اندازه سبد، ثابت یا متحرک بودن سبد، ضخامت ورق، قطر دهانه های برج، نوع پوشش و پارامترهای دیگر تعیین می شود. اما از آنجایی که فرایند تولید این محصول مشابه فرایند تولید پایه چراغ چندوجهی می باشد. می توانید جهت محاسبه تقریبی قیمت دکل روشنایی استادیومی حدود قیمت پایه چراغ چندوجهی را مشاهده کنید. اما برای دریافت قیمت دقیق این محصول با کارشناسان فروش ما تماس بگیرید.
جمع بندی برج استادیومی
سازه های بزرگ یکی از محصولات واحد پایه چراغ مازیار صنعت می باشد. این محصول مطابق استاندارهای اعلامی تولید می شود و تمامی پارامترهای مهم در تولید ازجمله مقاومت در برابر باد، مقاومت در برابر رطوبت و خوردگی و … تولید می شود. برای کسب اطلاعات بیشتر می توانید با شماره تماس مازیار صنعت ارتباط برقرار کنید و یا در صفحه اینستاگرام مازیار صنعت سوالات خود را با ما مطرح کنید.
جهت مشاهده مازیار صنعت در لیست تامین کنندگان مورد تایید شرکت توانیر کلیک کنید.
